infineon英飞凌TLE4998线性霍尔传感器

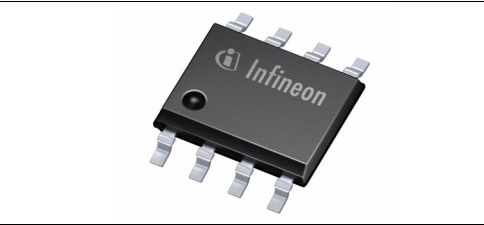

高精度线性霍尔传感器的TLE4998系列可提供脉宽调制(PWM),单边半字节传输(SENT)以及短PWM代码(SPC)接口,并提供各种可编程参数。为了获得对传感器性能的第一印象,可提供TLE4998评估套件,其中包括所有必要的硬件和软件,可根据您的需要对传感器进行接口和编程。评估套件随附PGSISI编程器硬件和带有可容纳两个TLE4998传感器的插座的PCB板。编程器通过标准USB或RS232串行连接连接到任何运行Windows操作系统的PC。评估套件随附的软件允许读取传感器的输出值并执行所有相关的编程步骤,包括输入温度补偿参数和进行两点校准。评估套件与您的磁性装置一起,可以在灵活性,准确性和温度稳定性方面评估TLE4998的性能。

TLE4998使用完整的数字信号处理概念。霍尔ADC将霍尔探头的模拟值直接转换为原始数字信号,然后使用存储在EEPROM中的配置参数,集成温度传感器获取的温度数据和应力数据在数字信号处理单元(DSP)中进行补偿和处理。由集成压力传感器采集。实现可配置的二阶温度多项式,以补偿位置感测应用中使用的永磁体的剩磁通量的热降低。另外,可以通过配置EEPROM参数增益和偏移来设置特定于应用的输出特性。


infineon英飞凌TLE4998线性霍尔传感器

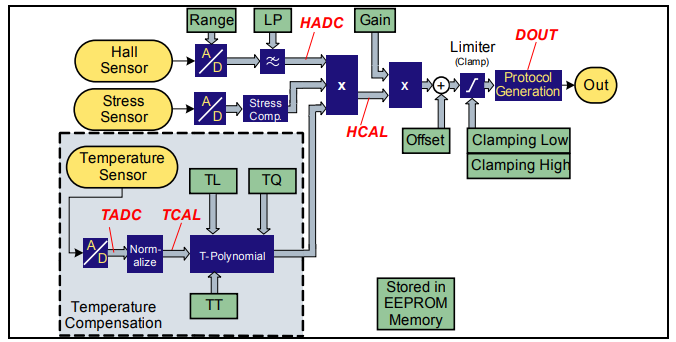

该图显示了DSP中温度补偿和输出特性的信号流程图,以及存储在EEPROM中的相关配置参数的影响。霍尔信号按以下步骤顺序处理:

infineon英飞凌TLE4998

1.模拟霍尔信号由霍尔ADC转换,霍尔ADC在配置的磁范围设置下运行。
2.数字值由数字低通滤波器过滤,该低通滤波器以“ LP滤波器”设置给定的可配置滤波器频率运行。滤波器的输出存储在HADC寄存器中。
3. HADC值乘以温度补偿多项式。多项式的一阶(TL)和二阶(TQ)系数是可配置的。三阶系数(TT)是固定的。
4.将该值乘以应力补偿系数,并将结果存储在HCAL寄存器中。集成的应力补偿由Infineon预先配置,不需要用户进行任何调整。
5. HCAL值乘以配置的增益值。
6.将配置的偏移值添加到HCAL值中。
7.数字霍尔值将根据配置的上限和下限限制进行钳制。钳位级的输出值存储在DOUT寄存器中。
8.根据产生的DOUT值生成输出协议,并将其发送到OUT引脚。

infineon英飞凌TLE4998型号:

TLE4998S8    TLE4998P8     TLE4998P4     TLE4998P3C E1200

TLE4998P3C  TLE4998P       TLE4998C8D   TLE4998C8

TLE4998C3    TLE4998C3C    TLE4998C4
