功能

•PWM开漏输出信号

•20位数字信号处理

•数字温度补偿

•12位整体分辨率

•在汽车温度范围内运行

输出信号在整个温度和使用寿命内的漂移很小

•可编程参数存储在EEPROM中，具有单位错误校正功能：

-PWM输出频率

磁范围和磁灵敏度（增益），输出斜率的极性

-偏移

-带宽

-夹紧水平

-客户温度补偿系数

-记忆锁

•可重新编程直到内存锁定

•电源电压4.5-5.5 V（扩展范围4.1-16 V）

凤凰快3•在-200 mT和+200 mT之间的三个范围内运行

•所有引脚的反极性和过压保护

•输出短路保护

•板载诊断（过压，EEPROM错误）

凤凰快3在校准模式下以数字方式读取磁场和内部温度

具有公共电源的多个传感器的编程和操作

凤凰快3•磁性传递函数的两点校准，无需迭代步骤

凤凰快3•高抗机械应力，EMC，ESD

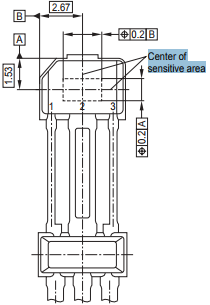

凤凰快3带有两个电容器的封装：47nF（VDD至GND）和4.7nF（OUT至GND）

目标应用

•可靠地更换电位器

-无机械磨损

-耐潮湿，温度，污染和振动

•汽车应用中的线性和角度位置感应，例如踏板位置，悬架控制，阀或节气门位置，前灯水平度和转向角

凤凰快3•高电流检测，用于电池管理，电机控制和电子保险丝

功能说明

凤凰快3线性霍尔IC TLE4998P3C经过专门设计，可满足高精度旋转和位置检测以及电流测量应用的要求。引线框架上集成了两个电容器，这使得该传感器特别适合要求苛刻的EMC要求的应用。

凤凰快3该传感器提供数字PWM信号，非常适合通过标准信号（通常是微控制器中的计时器/捕获单元）直接解码只能垫低。因此，必须通过外部上拉电阻获得高电平。此输出类型的电源电压较低（例如3.3 V）。该集成电路采用具有高电压能力的BiCMOS技术生产。与模拟补偿方法相比，使用16位DSP架构和数字温度补偿的数字信号处理可确保出色的长期稳定性。虽然整体分辨率为12位，但某些内部级的分辨率最高为20位。可以在122 Hz至1953 Hz的范围内选择PWM输出频率。

工作原理

凤凰快3•磁通量由霍尔效应电池测量

凤凰快3•霍尔效应单元的输出信号从模拟信号转换为数字信号

凤凰快3•切碎的霍尔效应单元和连续时间的A / D转换可确保非常低且稳定的磁偏移

•可编程低通滤波器可降低噪声

凤凰快3•也测量温度并转换A / D

•使用二阶功能以数字方式完成温度补偿

•输出值的数字处理基于零场和灵敏度值

•输出值范围可通过数字限制器钳位

凤凰快3•最终输出值以占空比变化的矩形周期信号进行传输（脉冲宽度调制）

凤凰快3•占空比与12位输出值成比例
