ALLEGRO型号A3144e耐高温单极霍尔效应传感器IC元件

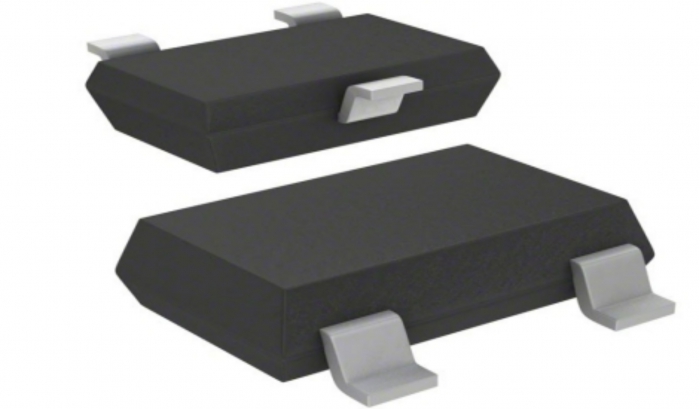

a3144e霍尔效应开关是具有更严格磁性规格的单片集成电路，旨在在高达+ 150°C的扩展温度下连续工作，并且在温度和电源电压变化时都更加稳定。单极开关特性使这些设备非常适合与简单的棒状或棒状磁体一起使用。除磁性开关点外，四个基本设备（3141、3142、3143和A3144e）相同。每个设备都包括一个可在4.5至24伏电源电压下工作的稳压器，反向电池保护二极管，二次方霍尔电压发生器，温度补偿电路，小信号放大器，施密特触发器以及一个集电极开路输出以吸收高达25毫安通过适当的输出上拉，它们可以与双极性或CMOS逻辑电路一起使用。 A3141和A3142是UGN / UGS3140的改进替代产品； A3144e是UGN / UGS3120–的改进替代品。零件号后缀的第一个字符确定设备的工作温度范围。后缀“ E–”适用于-40°C至+ 85°C的汽车和工业温度范围。后缀“ L–”适用于-40°C至+ 150°C的汽车和军事温度范围。三种封装样式可为大多数应用提供经过磁优化的封装。后缀“ –LT”是用于表面安装应用的小型SOT89 / TO-243AA晶体管封装；后缀“ –UA”是三引脚超小型SIP。
a3144e点和优点
凤凰快3■最高温度汽车或工业应用的稳定性
■4.5 V至24 V的工作电压…仅需稳压电源
■集电极开路25 mA输出…与数字逻辑兼容
■电池反接保护
■用市售的小型永磁体激活
■固态可靠性
■体积小
■耐物理压力
a3144e可用替代型号
