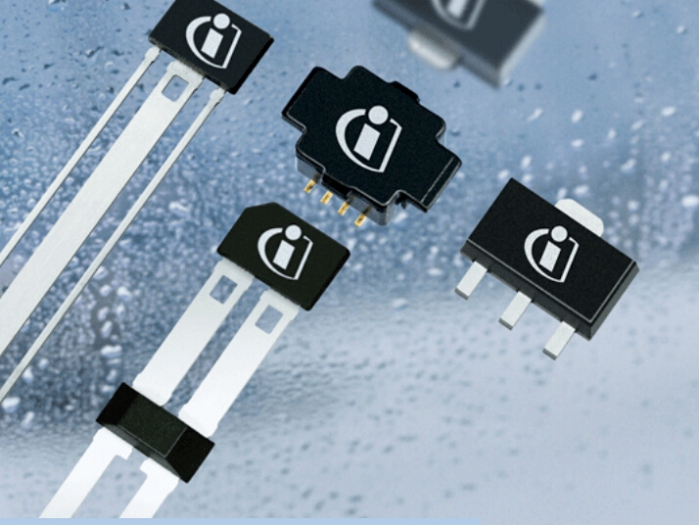

infineon英飞凌TLE4998C3

线性霍尔IC TLE4998C专为满足高精度角度和位置检测以及电流测量应用的要求而设计。传感器基于标准化的SENT（单边半字节传输，SAE J2716）协议提供数字SPC（短PWM代码）信号。 SPC协议允许由ECU启动传输。另外两种操作模式是

可供选择：

•范围选择，可在运行期间动态切换范围

凤凰快3•“ ID选择”，以构建一条总线系统，该总线系统在一条输出线和一个公共电源上最多具有4个IC，可由ECU访问。

凤凰快3每个传输序列包含可调整数量的半字节，代表磁场，温度值和传感器的状态信息。该接口的详细说明在第13章中。输出级是漏极开路驱动器，仅将输出引脚拉至低电平。因此，需要通过外部上拉电阻实现高电平。此输出类型的电源电压更低（例如3.3 V）。在这种情况下，上拉电阻必须连接到给定的接收器电源。该IC采用BiCMOS技术生产，具有高压功能，因此具有反极性保护。与模拟补偿方法相比，使用16位DSP架构和数字温度补偿的数字信号处理可确保出色的长期稳定性。虽然整体分辨率为16位，但某些内部级的分辨率最高为20位。

凤凰快3具有基于SENT（单边半字节传输，由SAE J2716定义）的高级接口功能的SPC（短PWM代码）协议

•20位数字信号处理（DSP）

•数字温度补偿

•16位整体分辨率

•在汽车温度范围内运行

输出信号在整个温度和使用寿命内的漂移很小

•可编程参数存储在EEPROM中，具有单位纠错功能：

凤凰快3-SPC协议模式：同步传输，动态范围选择，ID选择模式

-SPC单位时间

磁范围和灵敏度（增益），输出斜率的极性

-偏移

-带宽

-夹紧水平

-客户温度补偿系数

-记忆锁

•可重新编程直到内存锁定

凤凰快3•电源电压4.5-5.5 V（扩展范围为4.1-16 V）

•在-200 mT和+200 mT之间的三个范围内运行

•所有引脚的反极性和过压保护

•输出短路保护

板载诊断（过压，EEPROM错误，启动）

•输出内部磁场值和温度

具有公共电源的多个传感器的编程和操作

凤凰快3•磁性传递函数的两点校准，无需迭代步骤

•高抗机械应力，EMC，ESD

类型：TLE4998C3 TLE4998C4

目标应用

•可靠地更换电位器

-无机械磨损

凤凰快3-耐潮湿，温度，污染和振动

汽车应用中的线性和角度位置感应，例如踏板位置，悬架控制，油门位置，前灯水平度和转向扭矩感应

•用于电池管理，电机控制和电子保险丝的大电流感应

工作原理

凤凰快3•磁通量由霍尔效应电池测量

•霍尔效应单元的输出信号从模拟转换为数字

凤凰快3•切碎的霍尔效应电池和连续时间的A / D转换可确保非常低且稳定的磁偏移

凤凰快3•可编程低通滤波器，可降低噪声

凤凰快3•也测量温度并转换A / D

凤凰快3•使用二阶功能以数字方式完成温度补偿

凤凰快3•输出值的数字处理基于零场和灵敏度值

•输出值范围可通过数字限制器钳位

•最终输出值由SPC协议的数据半字节表示
