infineon英飞凌TLE4998C8

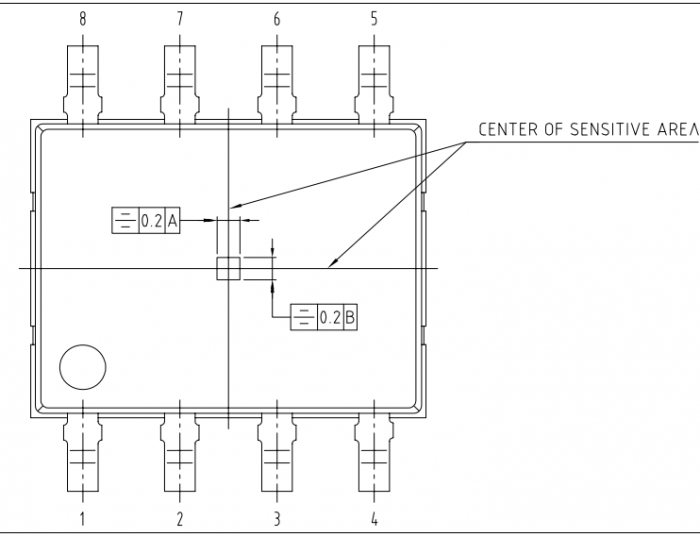

功能

•集成两个带有SPC（短PWM代码）协议和SEN（单边半字节传输，由SAE J2716定义）的可编程线性霍尔传感器IC

•20位数字信号处理（DSP）

•数字温度和应力补偿

•16位整体分辨率

•汽车工作温度范围-40°C至125°C

•在整个温度和使用寿命内输出信号的漂移最小

•可编程参数存储在EEPROM中，具有单位纠错功能：

-SPC协议模式：同步传输，动态范围选择，ID选择模式

输出斜率的磁范围，灵敏度，偏移量和极性

-带宽

-夹紧水平

-所有通用磁体的客户温度补偿系数

凤凰快3•可重新编程直到内存锁定

凤凰快3•电源电压4.5-5.5V（4.1-16V扩展范围）

•可配置的磁性范围：±50 mT，±100 mT或±200 mT

•所有引脚的反极性和过压保护

•输出短路保护

•板载诊断（过压，EEPROM错误）

凤凰快3•输出内部磁场值和温度

凤凰快3具有公共电源的多个传感器的编程和操作

凤凰快3•磁性传递函数的两点校准，无需迭代步骤

线性霍尔IC TLE4998C8（D）经过专门设计，可满足高精度角度和位置检测的要求。传感器基于标准化的SENT（单边半字节传输，SAE J2716）协议提供数字SPC（短PWM代码）信号。 SPC协议允许由ECU启动传输。还有另外两种操作模式。

•“范围选择”，用于在操作期间动态切换测量范围

•“ ID选择”以构建一个总线系统，该总线系统在一条输出线和一个公共电源上最多具有4个IC，可通过ECU对其进行访问。

每个传输序列包含可调整数量的半字节，代表磁场，温度值和传感器的状态信息。该接口将在第7章中进一步描述。

输出级是开漏驱动器，仅将输出引脚拉低。因此，需要通过外部上拉电阻实现高电平。此输出类型的电源电压更低（例如3.3 V）。在这种情况下，上拉电阻必须连接到给定的接收器电源。该IC采用BiCMOS技术生产，具有高压功能，因此具有反极性保护。使用16位DSP架构以及数字温度和应力补偿的数字信号处理。

工作原理

凤凰快3•磁通量由霍尔效应电池测量

•霍尔效应单元的输出信号从模拟信号转换为数字信号

凤凰快3•切碎的霍尔效应电池和连续时间的A / D转换可确保非常低且稳定的磁偏移

•可编程低通滤波器，可降低噪声

•测量温度并进行A / D转换

凤凰快3•使用二阶功能以数字方式完成温度补偿

•输出值的数字处理基于零场和灵敏度值

•输出值范围可通过数字限制器钳位

•最终输出值由SPC协议的数据半字节表示
