Allegro型号ACS755电流转化霍尔电流传感器IC

凤凰快3Allegro型号ACS755电流传感器系列为工业、汽车、商业和通信系统中的电流传感提供了经济、准确的解决方案。这个设备包允许客户轻松实现。典型的应用包括负载检测和管理、电源和过流故障保护。该器件由一个精密、低偏移、线性霍尔传感器电路组成，在芯片附近有一个铜导电通路。流经铜导电路径的外部电流产生磁场，磁场由集成霍尔集成电路感测并转换成比例电压。通过接近磁性信号到霍尔传感器来优化器件精度。低偏移，斩波稳定BiCMOS霍尔集成电路提供精确的比例电压，在工厂编程，以确保准确性。当电流从引脚4流向引脚5时，设备的输出将有效。该导电路径的内阻通常为100μΩ，从而降低了功耗。铜导体的厚度使装置能够承受5倍的过电流。导电路径的端子与传感器引线（引脚1至3）电隔离。这使得acs755系列传感器可以在需要电流隔离的应用中使用，而无需使用光学隔离器或其他昂贵的隔离技术。设备在离开工厂之前已经经过了充分的校准。ACS755系列是无铅的。所有引线都涂有100%哑光锡，包装中没有引线。重型引线框架由无氧铜制成。

ACS755功能和优点

•单片霍尔IC，可靠性高

•+5 V单电源

凤凰快3•端子4/5和引脚1/2/3之间的3 kVRMS隔离电压

•35 kHz带宽

•汽车温度范围

•线下工厂调整增益和偏移

凤凰快3•超低功耗：100μΩ内部导体电阻

•电源电压的比例输出

•极稳定的输出失调电压

•小包装，易于安装

凤凰快3•输出与交流和直流电流成比例

ACS755应用领域

•汽车系统

•工业系统

•电源转换

•电池监视器

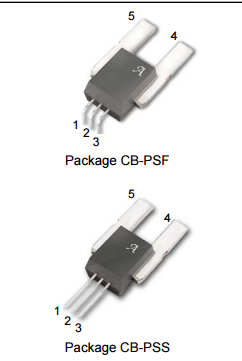

ACS755型号

凤凰快3ACS755KCB-150-PSF

ACS755KCB-150-PSS

ACS755SCB-150-PSF

ACS755SCB-150-PSS
