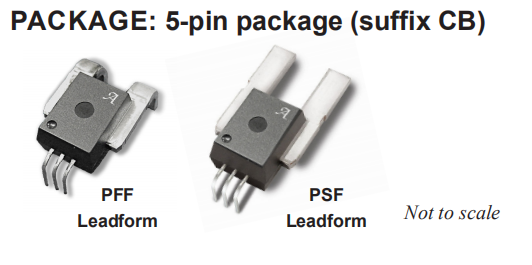

ALLEGRO型号acs756电机控制霍尔电流传感器ic

ACS756：全集成、基于霍尔效应的线性电流传感器ic集成电路，具有3kVrms电压隔离和低电阻电流导体。

凤凰快3Allegro的acs756系列电流传感器IC为工业、汽车、商业和通信系统中的交流或直流电流传感提供了经济、准确的解决方案。此设备包允许客户轻松实现。典型应用包括电机控制、负载检测和管理、电源和过电流故障保护。该器件由精密，低偏移的线性霍尔传感器电路组成，并在芯片附近设有铜传导路径。流经铜传导路径的外加电流将产生磁场，该磁场由集成霍尔集成电路感知并转换为比例电压。通过磁信号与霍尔传感器的紧密接近来优化设备精度。低失调，斩波稳定的BiCMOS霍尔IC可提供精确的比例电压，该电压已在工厂进行了编程以确保准确性。当增加的电流流过初级铜传导路径（从端子4到端子5）时，该器件的输出具有正斜率（＞ VCC / 2），这是用于电流检测的路径。ACS756导电路径的内部电阻典型值为130 µΩ，功耗低。铜导体的厚度允许器件在高达5倍的过电流条件下存活。导电路径的端子与传感器引线（插脚1至3）电隔离。ACS756电流传感器可用在电流隔离的应用，而且可以不使用光隔离器或其他昂贵的隔离技术。

ACS756主要特点

凤凰快3通过专有的放大器和滤波器设计技术，行业领先的噪声性能

凤凰快3TA = 25°C时的总输出误差为0.8％

体积小巧，易于安装

单片霍尔IC具有高可靠性

超低功耗：内部导体电阻130 µΩ

引脚1-3至引脚4-5的最低隔离电压为3 kVRMS

3.0至5.0 V，单电源供电

响应阶跃输入电流，输出上升时间为3μs

20或40 mV / A输出灵敏度

输出电压与交流或直流电流成正比

出厂时已调整精度

极稳定的输出失调电压

磁滞几乎为零

acs756型号

ACS756SCB-050B-PFF-T

ACS756SCB-100B-PFF-T

ACS756KCB-050B-PFF-T
