ALLEGRO型号A1185和A1186座椅轨道位置高灵敏度单极性霍尔元件开关

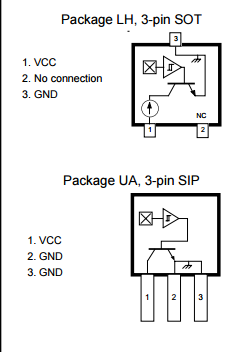

凤凰快3A1185和A1186是超灵敏两线单极霍尔效应开关。在最终包装传感器并将其放置到应用中之后，可以现场编程操作点BOP。通过有效地考虑由设备和目标磁体的安装公差引起的变化，此高级功能可以优化传感器开关性能。该系列器件是在Allegro MicroSystems的新型DABIC5 BiCMOS晶圆制造工艺上生产的，该工艺采用获得专利的高频斩波稳定技术，可实现磁稳定性并消除了在恶劣环境下暴露的单元件器件固有的失调。环境。 两线制单极开关在价格敏感型应用中特别有利，因为与传统的集电极开路输出开关相比，它们需要的线数少。此外，由于输出电流通常在两个狭窄的范围内流动，因此系统设计人员可以获得固有的诊断能力。这为IOUT（H）和IOUT（L）提供了不同的电流范围。任何超出这两个范围的输出电流电平都是故障情况。 A1185和A1186器件的其他功能包括片上瞬态保护和电源上的齐纳钳位，以防止电源线上的过压情况。在存在足够强度的南极磁场的情况下，A1186的输出电流会切换为高电平。否则将其切换为低电平，包括当没有明显磁场存在时。 A1185的输出电流电平反向：在有足够强度的南极磁场存在时切换为低电平，否则为高电平。两种器件都有两种封装形式：LH，用于表面安装应用的SOT-23W微型薄型封装，以及UA，用于通孔安装的三引脚超微型单列直插式封装（SIP）。每个封装都具有无铅（Pb）版本（后缀–T），并带有100％雾锡电镀引线框架。也提供工厂编程的版本。

A1185和A1186特点和优点

斩波器稳定

在工作温度范围内开关点漂移低

低应力敏感性

现场可编程以优化开关点

片上保护

电源瞬态保护

电池反接保护

车载稳压器

凤凰快33.5 V至24 V工作

A1185和A1186设备广泛用于许多汽车应用中，可用于感应：座椅轨道位置，安全带带扣存在，引擎盖/行李箱闩锁和换挡选择器位置。

A1185和A1186型号

凤凰快3A1185ELHLT                   A1185ELHLT-T                   A1185EUA

A1185LLHLT                   A1185LLHLT-T                   A1185LUA

A1186ELHLT                   A1186ELHLT-T                   A1186EUA

A1186LLHLT                   A1186LLHLT-T                   A1186LUA

A1186LUA-T
