Allegro型号ACS754负载检测霍尔电流传感器IC

Allegro型号ACS754具有高压隔离和低电阻电流导体的全集成，基于霍尔效应的线性电流传感器IC

凤凰快3Allegro型号ACS754霍尔电流传感器IC系列为工业、汽车、商业和通信系统中的电流传感提供了经济、精确的解决方案。设备包允许客户轻松实现。典型的应用包括电机控制、负载检测和管理、电源和过流故障保护。该器件由一个精密，低失调的线性霍尔电路组成，并在芯片附近设有一条铜传导路径。流过该铜导电路径的外加电流会产生磁场，霍尔IC将其转换为成比例的电压。通过磁信号和霍尔传感器的接近，优化了器件的精度。低失调，斩波稳定的BiCMOS霍尔IC可提供精确的比例电压，该电压已在工厂进行了编程以确保准确性。当增加的电流通过初级铜传导路径（从终端4到终端5）时，该装置的输出具有正斜率（>VCC/2），这是电流采样的路径。该导电路径的内部电阻通常为100μΩ，从而降低了功耗。铜导体的厚度使装置能够承受高达过电流5倍的电流。导电路径的端子与信号线（引脚1至3）电隔离。这使得ACS75x传感器IC系列可用于需要电气隔离的应用中，而无需使用光学隔离器或其他昂贵的隔离技术。设备出厂前已经过全面校准。 ACS75x系列无铅（Pb）。所有引脚都涂有100％雾锡，并且封装内没有铅。无氧铜大号引线框架

ACS754特点和优点

凤凰快3▪单片霍尔IC，具有高可靠性

▪+5 V单电源

凤凰快3▪端子4/5与引脚1/2/3之间的3 kVRMS隔离电压长达1分钟

▪35 kHz带宽

▪汽车温度范围

▪线下工厂调整增益和偏移

▪超低功耗：100μΩ内部导体电阻

▪电源电压成比例输出

凤凰快3▪极稳定的输出失调电压

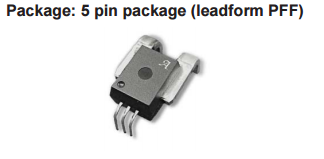

▪小型包装，易于安装

凤凰快3▪输出与交流和直流电流成比例

ACS754型号

ACS754SCB-200-PFF

凤凰快3ACS754SCB-200-PSF
