美国ALLEGRO型号ACS758霍尔效应交流/直流电流传感器ic元件芯片

ALLEGRO型号ACS758系列电流传感器集成电路为交流或直流电流检测提供了一种经济而准确的解决方案。典型应用包括负载检测、电机控制和电源、管理和过流故障检测、逆变器控制和DC-DC变换器控制。该器件由精密，低偏移线性霍尔电路组成，铜导电路径位于芯片附近。通过铜导电路径流动的外加电流通过霍尔ic 产生一个转换成比例电压的磁场..该装置的精度通过接近霍尔传感器的磁信号来优化。斩波稳定、低偏移的BiCMOS霍尔IC提供了精确的比例输出电压，可以在工厂精确编程。美国Allegro专有的集成屏蔽技术可对电流导体dt/dv和杂散电场提供高抗传感器扰性，确保ALLEGRO传感器高端高压应用中的低输出电压纹波和低偏移漂移。当增加的电流流过主铜导电路径（从端子4到端子5）时，器件的输出具有正斜率（＞ VCC / 2），这是用于电流采样的路径。导电路径的内部电阻通常为100。导电路径的信号引线与端子(引脚 3 至 1)电隔离。米铜导线的宽度可以在设备高过电流条件当中生存。这使得ACS758系列传感器IC可用于需要电气隔离的应用，无需使用光隔离器或其他昂贵的隔离技术。该设备在出厂前已经过完全校准。美国ALLEGRO的ACS758系列不含铅（Pb）。所有引线均镀有100％雾锡，封装内无铅。重型引线框架由无氧铜制成。

ACS758特点

凤凰快3▪通过专有的行业领先的噪音性能

凤凰快3放大器和滤波器设计技术

▪集成屏蔽大大减少了电容耦合

由于高dV / dt信号导致电流导体死亡，以及可防止高侧，高压应用中的失调漂移

▪通过增益和偏移改善总输出误差调整温度

凤凰快3▪封装尺寸小，安装方便

▪单片霍尔IC，可靠性高

凤凰快3▪超低功耗：100μΩ内部导体电阻

凤凰快3▪电流隔离允许在经济，高端使用高压系统中的电流检测

凤凰快3▪3.0至5.5 V，单电源供电

凤凰快3▪2020kHz典型带宽

响应于阶跃输入电流，输出上升时间为3m。

凤凰快3▪输出电压与交流或直流电流成比例

▪工厂修剪精度

▪极其稳定的输出失调电压

▪磁滞几乎为零

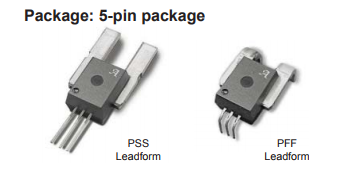

ACS758型号

ACS758ECB-200B-PFF-T

ACS758ECB-200B-PSF-T

ACS758ECB-200B-PSS-T

ACS758ECB-200U-PFF-T

ACS758KCB-150B-PFF-T

ACS758KCB-150B-PSF-T

ACS758KCB-150B-PSS-T

ACS758KCB-150U-PFF-T

ASEK758KCB-150B-T

ACS758LCB-050B-PFF-T

ACS758LCB-050U-PFF-T

ACS758LCB-100B-PFF-T

ACS758LCB-100B-PSF-T

ACS758LCB-100U-PFF-T

ASEK758LCB-050B-T

ASEK758LCB-100B-T
