Allero 型号ACS715为汽车系统中的直流电流检测提供了一种经济而准确的解决方案。美国Allero设备包允许客户轻松实施。典型的应用包括电机控制、管理和负载检测、过电流故障保护和开关模式电源。该器件由一个精确的低偏移线性霍尔传感器电路组成，该电路具有靠近芯片表面的铜导通路径。流经铜导电路通过途中施加电流生成磁场，该磁场是集成霍尔IC感测并转换成对应值电压。该装置的精度通过接近霍尔传感器的磁信号来优化。低偏移，斩波稳定的BiCMOS霍尔IC提供精确的比例电压，可在封装后进行精度调节。当增加的电流通过主铜导电通路(从引脚1和2到引脚3和4)时，器件的输出具有正斜率(>VIOUT(Q)，这是电流传感的路径。典型的导电通路内阻为1.2米，功耗低。铜导体的厚度使该设备能够存活5倍的过电流。导电通路的端子与传感器导线（针脚5至8）电隔离。这使得ACS715电流传感器可用于需要电气隔离的应用，无需使用光隔离器或其他昂贵的隔离技术.ACS 715是用小表面贴装SOIC 8包装的。引线框架采用100%雾锡电镀，与标准无铅（PB）PCB组装工艺兼容。在内部，该器件是无铅的，除了倒装芯片高温Pb基焊球，目前免除RoHS。该设备在出厂前已经过完全校准。

特点和好处

▪低噪声模拟信号路径

▪通过FILTER引脚设置器件带宽

输出提升时间为 5μs ..

▪80kHz带宽

▪TOT= 25°C时的总输出误差典型值为1.5％

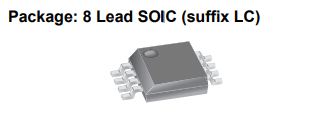

▪体积小，外形小巧的SOIC8封装

内部导体电阻1.2m

▪从引脚1-4到引脚5-8的2.1 kVRMS最小隔离电压

▪5.0V，单电源供电

凤凰快3▪ACS715mV/A输出灵敏度133~185 m

凤凰快3▪输出电压与直流电流成比例

▪工厂修剪精度

▪极其稳定的输出失调电压

▪磁滞几乎为零

▪电源电压的比例输出

凤凰快3承受温度-40 C至150 C
