ATS610LSA和ATS611LSB齿轮霍尔HALL效应传感器IC芯片元件
凤凰快3ATS610LSA和ATS611LSB齿传感器是经过优化的霍尔IC加磁铁模块，ATS610LSA和ATS611LSB为数字齿轮感应使用带了更加明智的方案。每个模块都采用紧凑的高温塑料封装，钐钴磁铁，极片和差分霍尔效应IC，并针对磁路进行了优化。这些传感器可以很容易地与各种齿轮或目标形状和尺寸结合使用。 ATS610LSA旨在提高对需要检测大齿轮（例如曲柄角或凸轮角度）的应用中的误切换的免疫力。 ATS611LSB经过优化，可以检测大工作气隙（例如传动装置或ABS）上的细间距齿轮。这些传感器非常适合用于使用齿轮齿配置收集速度，位置和定时信息。这些磁体模块和传感器的齿传感器技术根据霍尔效应。该传感器采用双元件霍尔IC，可响应铁质目标产生的差分磁信号进行切换。该电路包括一个获得专利的跟踪和峰值保持检测电路，消除了磁铁和系统的偏移效应。该电路可以检测相对快速的变化，例如由齿轮摆动和偏心引起的变化，并且以非常低的速度提供稳定的操作。
ATS610LSA,ATS611LSB特点和优点
■完全优化的差动数字齿轮齿传感器
■单芯片传感IC，高可靠性
■极低的定时精度随温度漂移
■大型工作气隙
■机械尺寸小
■优化的磁路
凤凰快3■专利的峰值检测滤波器：
＜200μs上电时间
＜10 RPM运行（单齿目标）
正确的第一边检测
使用小额值陶瓷电容器
■欠压锁定
■宽工作电压范围
■定义的上电状态
绝对最大额定参数
超过工作温度范围
凤凰快3电源电压，VCC .........................V *
反向电源电压，VRCC .......-0.5 V
输出断开电压，VOUT .................18 V
反向输出电压，VOUT .......-0.5 V
连续输出电流，IOUT…25mA
最低外部电容,
C3 .............................................0.1µF
工作温度范围
TA ...........................+ 150°C * -40°C
储存温度，TS ............+ 170°C

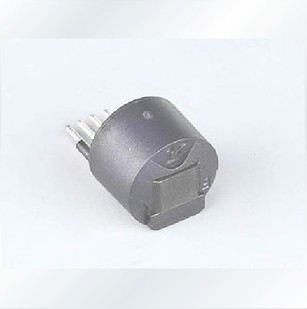

这ATS610LSA,ATS611LSB凤凰快3两个传感器都封装在微型塑料外壳中，已优化尺寸，易于组装和制造。高工作温度的材料用于建筑的各个方面。也可根据特殊订单提供用于提高温度的设备。
ATS610LSA:大齿，齿轮位置传感-曲柄角，凸轮角。
凤凰快3ATS611LSB:小节距，大气隙，齿轮变速传感，ABS。
