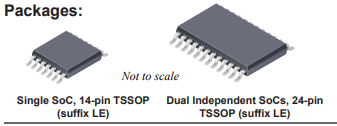

凤凰快3美国ALLEGRO型号A1335LLETR-T是一款360°非接触式高分辨率可编程磁角度位置传感器IC。它专为数字系统而设计,能够通过I2C,SPI或SENT接口进行通信。该片上系统(SoC)架构包括基于圆形垂直霍尔(CVH)技术的前端,基于可编程微处理器的信号处理,以及支持I2C,SPI和SENT的接口。除了提供全转角测量外,A1335还可为小于360°的角度测量应用提供缩放。它包括片上EEPROM技术,能够支持多达100个读/写周期,可灵活编程校准参数。数字信号处理功能,包括温度补偿和增益/偏移调整,以及先进的输出线性化算法,为轴端应用和离轴应用提供极其精确的线性输出。 A1335非常适合需要高速360°角度测量的汽车应用,例如:电子助力转向(EPS),变速箱,扭杆和其他需要精确测量角度的系统。 A1335线性化方案的设计考虑了具有挑战性的离轴应用。 A1335采用14引脚TSSOP封装的单芯片,或采用24引脚TSSOP封装的双芯片。两种封装均为无铅(Pb),采用100%雾锡电镀引脚框架。
特点和好处
360°非接触式高分辨率角度位置传感器
凤凰快3•CVH(圆形垂直霍尔)技术
•可提供单个芯片或双独立芯片
在一个包装内
•数字输出格式可在SPI,I2C和SPI中选择
SENT(单边半字节传输)
•SENT输出符合SAEJ2716 JAN2010标准
Allegro专有的增强可编程功能
•客户可编程的SENT滴答时间,范围
从0.5到7.9μs
•SPI接口允许使用多个独立传感器
用于需要冗余的应用的IC
凤凰快3•刷新率:32μs,12位分辨率
•广泛的诊断功能可实现汽车应用
凤凰快3实现符合ASIL-D标准
•可通过VCC上的曼彻斯特编码进行编程
线,减少外部布线
凤凰快3•汽车温度范围:-40°C至150°C
凤凰快3•AEC-Q100汽车合格
•提供两种类型的线性化算法:谐波
线性化和分段线性化
□启用离轴操作
•可编程范围 - 可以22.5°扩展到满量程数字
产量
凤凰快3•基于微处理器的输出线性化
•带有纠错控制(ECC)的EEPROM,用于修整
校准
•1 mm薄(TSSOP)封装
•基于连续性改善气隙性能
