凤凰快3美国ALLEGRO型号A1335是一款360°非接触式高分辨率可编程磁角度位置传感器IC。它专为数字系统而设计，能够通过I 2 C，SPI或SENT接口进行通信。
该片上系统（SoC）架构包括基于圆形垂直霍尔（CVH）技术的前端，基于可编程微处理器的信号处理，并具有能够支持I 2 C，SPI和SENT的接口。除了提供全转角测量外，A1335还可为小于360°的角度测量应用提供缩放。它包括片上EEPROM技术，能够支持多达100个读/写周期，可灵活编程校准参数。
凤凰快3数字信号处理功能，包括温度补偿和增益/偏移调整，以及先进的输出线性化算法，为轴端应用和离轴应用提供极其精确的线性输出。
凤凰快3A1335非常适合需要高速360°角度测量的汽车应用，例如：电子助力转向（EPS），变速箱，扭杆和其他需要精确测量角度的系统。A1335线性化方案的设计考虑了具有挑战性的离轴应用。

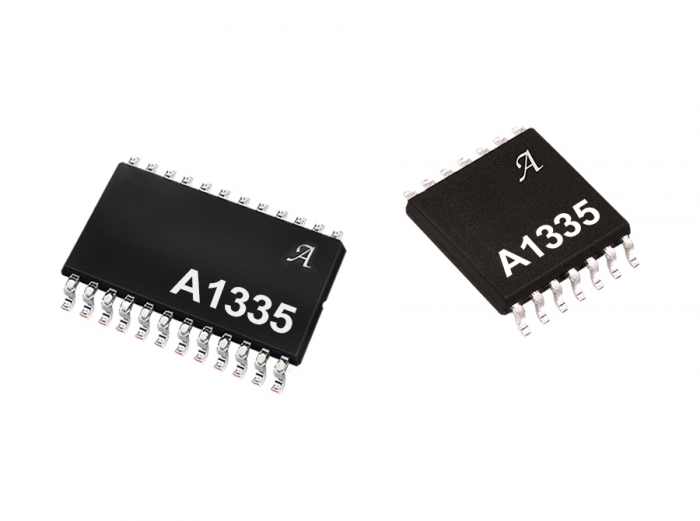

凤凰快3A1335采用14引脚TSSOP封装的单芯片，或采用24引脚TSSOP封装的双芯片。两种封装均为无铅（Pb），采用100％雾锡电镀引脚框架。
主要特点
凤凰快3360°非接触式高分辨率角度位置传感器
凤凰快3CVH（圆形垂直霍尔）技术
可在单个封装内提供单个裸片或双独立裸片
凤凰快3可在SPI，I2C和SENT（单边半字节传输）中选择数字输出格式
凤凰快3SENT输出符合SAEJ2716 JAN2010标准，具有Allegro专有的增强型可编程功能
凤凰快3客户可编程SENT滴答时间，范围为0.5至7.9μs
SPI接口允许使用多个独立的传感器IC，用于需要冗余的应用
刷新率：32μs，12位分辨率
广泛的诊断功能使汽车应用能够实现符合ASIL-D标准
可通过VCC线路上的曼彻斯特编码进行编程，减少外部布线
汽车温度范围：-40°C至150°C
凤凰快3AEC-Q100汽车合格
提供两种类型的线性化算法：谐波线性化和分段线性化
启用离轴操作
可编程范围 - 可以将22.5°扩展到满量程数字输出
基于微处理器的输出线性化
具有纠错控制（ECC）的EEPROM，用于修整校准
凤凰快31毫米薄（TSSOP）封装
基于连续背景校准，改善气隙性能
ASEK-1335-SUBKIT-T ASEK-1335-T-KIT A1335LLETR-DD-T A1335LLETR-T
