美国ALLEGRO型号A1334LLETR-T角度传感器霍尔元件

A1334LLETR-T角位置传感器    14-lead,TSSOP

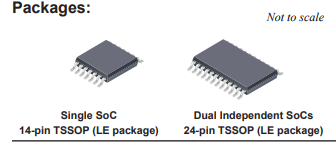

美国ALLEGRO型号A1334LLETR-T是一款360°角度传感器IC,可提供基于磁性圆形垂直霍尔(CVH)技术的非接触式高分辨率角位置信息。它具有系统片上(SoC)架构,包括:CVH前端,数字信号处理和数字(SPI)输出。A1334LLETR-T非常适合需要高速0°至360°角度测量的汽车应用,如电子助力转向(EPS)和油门系统。 A1334LLETR-T支持低速模式,适用于速率较慢的应用,高速模式适用于高速应用。高RPM模式适用于需要更高刷新率的应用程序,以最大限度地减少因延迟而导致的错低转速模式适用于需要在较低角速度下运行的较高分辨率的应用。作为其信号处理功能的一部分,A1334LLETR-T包括汽车级温度补偿,可在整个工作温度和电压范围内提供精确的输出。 A1334LLETR-T还包括用于线路末端校准的EEPROM技术。A1334LLETR-T采用14引脚TSSOP单芯片,或采用24引脚TSSOP封装的双芯片。两种封装均为无铅(Pb),采用100%雾锡电镀引脚框架。

特点和好处

凤凰快3汽车AEC-Q100合格

•非接触式0°至360°角度传感器IC,用于角度

位置,转速和方向测量

凤凰快3•可提供单个芯片或双独立芯片

在一个包装内

凤凰快3•圆形垂直霍尔(CVH)技术提供了一个

凤凰快3单通道传感器系统,具有气隙独立性

•在低RPM模式下可以实现12位分辨率,10位

高转速模式下的分辨率

凤凰快3•角度刷新率(输出率)可在两者之间配置

凤凰快3通过EEPROM编程实现25和3200μs

•能够感应磁铁转速超过

7600转

•SPI接口允许使用多个独立传感器

适用于需要冗余的应用

凤凰快3•EEPROM可编程角度参考(0°)位置

凤凰快3和旋转方向(CW或CCW)

•汽车绝对最大VCC为26.5 V.

电池供电应用
