美国ALLEGRO型号A1334是一款360°角度传感器IC,可提供基于磁性圆形垂直霍尔(CVH)技术的非接触式高分辨率角位置信息。它具有片上系统(SoC)架构,包括:CVH前端,数字信号处理和数字(SPI)输出。A1334非常适合需要高速0°至360°角度测量的汽车应用,如电子助力转向(EPS)和油门系统。

A1334支持低速模式,适用于速率较慢的应用,高速模式适用于高速应用。高RPM模式适用于需要更高刷新率的应用程序,以最大限度地减少因延迟而导致的错 低转速模式适用于需要在较低角速度下运行的较高分辨率的应用。

作为其信号处理功能的一部分,A1334包括汽车级温度补偿,可在整个工作温度和电压范围内提供精确的输出。A1334还包括用于线路末端校准的EEPROM技术。

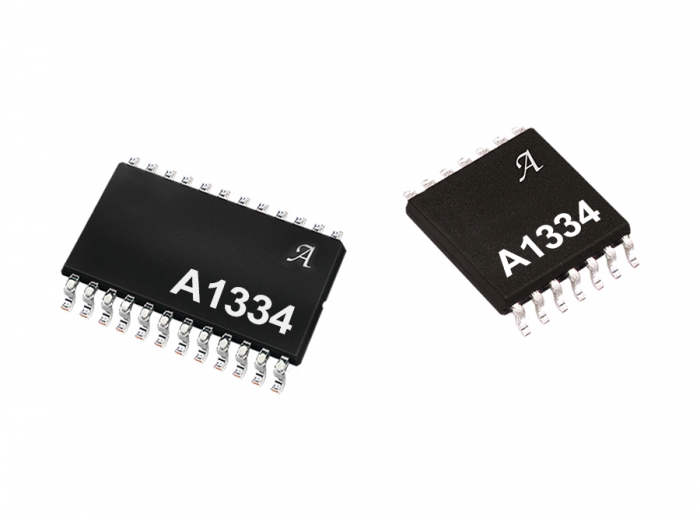

凤凰快3A1334采用14引脚TSSOP单芯片,或采用24引脚TSSOP封装的双芯片。两种封装均为无铅(Pb),采用100%雾锡电镀引脚框架。

主要特点

  • 非接触式0°至360°角度传感器IC,用于角度位置,转速和方向测量

  • 可在单个封装内提供单个裸片或双独立裸片

  • 圆形垂直霍尔(CVH)技术提供单通道传感器系统,具有气隙独立性

  • 在低RPM模式下可实现12位分辨率,在高RPM模式下可实现10位分辨率

  • 角度刷新率(输出速率)可通过EEPROM编程配置在25和3200μs之间

  • 凤凰快3能够检测超过7600 rpm的磁铁转速

  • SPI接口允许使用多个独立传感器,用于需要冗余的应用

  • 凤凰快3EEPROM可编程角度参考(0°)位置和旋转方向(CW或CCW)

  • 汽车电池供电应用的绝对最大V CC为26.5 V.

ASEK-1334-KIT-T ASEK-1334-SUBKIT-T  A1334LLETR-30-T A1334LLETR-60-T A1334LLETR-DD-T

A1334LLETR-T
