美国ALLEGRO型号A1337角位置传感器
美国ALLEGRO型号A1337是一款0°至360°角度传感器IC，可提供基于磁性圆形垂直霍尔（CVH）技术的非接触式高分辨率角位置信息。它具有片上系统（SoC）架构，包括：CVH前端，数字信号处理，数字SPI和SENT或PWM输出。它还包括片上EEPROM技术，能够支持多达100个读/写周期，实现校准和配置参数的灵活的生产线末端编程。A1337非常适用于需要0°至360°角度测量的汽车应用，例如电子助力转向（EPS），安全带电机位置系统，旋转式PRNDL和节气门系统。
A1337的设计考虑了安全关键应用要求。它包括用户控制的片上逻辑内置自测（LBIST）和全信号路径诊断，使客户能够确定IC是否以正确的方式运行。
凤凰快3A1337包括集成的匝数计数器和低功耗模式功能。低功耗模式使设备可以直接连接到车辆电池，并在车辆处于关闭状态时最大限度地降低功耗。转动计数器功能允许设备在零件处于低功率模式时跟踪电机的45°或180°转动，即使在车辆处于关闭状态时也可监控电机位置。
A1337支持低速模式，适用于速率较慢的应用，高速模式适用于高速应用。高RPM模式适用于需要更高刷新率的应用程序，以最大限度地减少因延迟而导致的错 低转速模式适用于需要在较低角速度下运行的较高分辨率的应用。

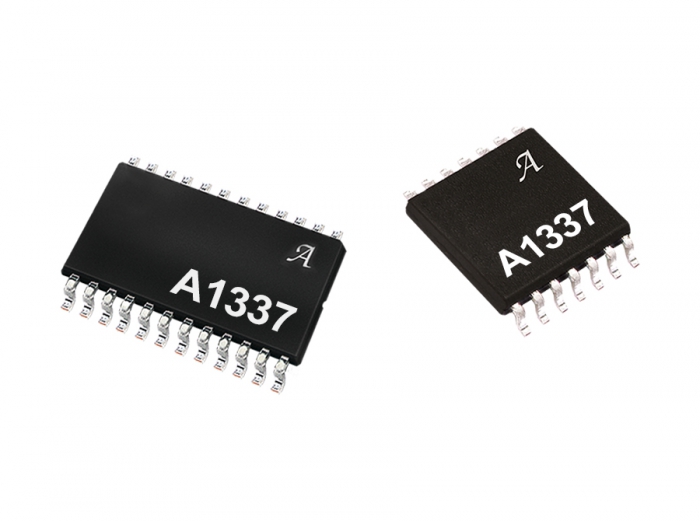

A1337采用单芯片14引脚TSSOP和双芯片24引脚TSSOP封装。两种封装均不含铅（Pb），采用100％哑光引线框架电镀。
主要特点
凤凰快3非接触式0°至360°角度传感器IC，用于角度位置和旋转方向测量
圆形垂直霍尔（CVH）技术提供单通道传感器系统，具有气隙独立性
在低RPM模式下可实现12位分辨率，在高RPM模式下可实现10位分辨率
角度刷新率（输出速率）可通过EEPROM编程配置在25和3200μs之间
凤凰快3能够感应磁转速高达7600 rpm，转速高达30,000 rpm，精度降低
凤凰快3SPI和SENT（单边半字节传输）或PWM（脉冲宽度调制）*
凤凰快3SPI接口提供强大的通信协议，可实现快速角度读数*
SENT输出支持四种模式：SAEJ2716（JAN2010）和Allegro专有的触发SENT（TSENT），顺序SENT（SSENT）和可寻址SENT（ASENT）选项*
可通过VCC线上的曼彻斯特编码进行编程，减少外部布线*
SPI和SENT接口允许使用多个独立传感器，用于需要冗余的应用*
高级诊断功能，支持安全关键应用，包括：
片上，用户控制逻辑内置自测（LBIST）和信号路径诊断
凤凰快3SPI消息上的4位CRC
凤凰快3用户可编程缺失磁铁错误标志，用于通知低磁场水平的控制器
诊断通过SPI或SENT接口启动，可直接测试IC在安全关键应用中的正常运行
凤凰快3集成匝数计数器跟踪磁铁在CW / CCW方向的旋转，从-1280到+1280计数，即使车辆处于关闭状态
凤凰快3用户可以选择计数更新为每180°或每45°磁铁旋转一次
凤凰快3低功耗模式可以直接连接到车辆电池
用户可编程占空比优化了低功耗模式电流消耗（每个芯片通常为85μA）
超低功耗传输模式
凤凰快3具有纠错控制（ECC）配置的EEPROM，传感器校准，包括可编程角度参考（0°）位置和旋转方向（CW或CCW）等行尾调整
提供单芯片和双芯片配置
凤凰快3双芯片器件包含两个独立的芯片，封装在一个封装内
绝对最大VCC为26.5 V，可提高稳定性并直接连接到汽车电池
A1337型号
A1337LLETR-P-DD-T A1337LLETR-PT A1337LLETR-DD-T
A1337LLETR-T ASEK1337-8-SUBKIT-T凤凰快3 ASEK1337-8-T-KIT
外部唤醒触发的WAKE引脚可用于自动检测> 100 rpm的运动
