美国ALLEGRO型号ASEK-1330-T-KIT角位置传感器霍尔元件

ASEK-1330-T-KIT角位置传感器    DEMO,BOARD

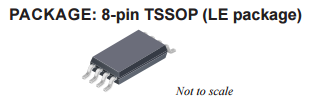

美国ALLEGRO型号ASEK-1330-T-KIT是一款360°角度传感器IC,可提供基于磁性圆形垂直霍尔(CVH)技术的非接触式高分辨率角位置信息。它具有系统片上(SoC)架构,包括:CVH前端,数字信号处理和模拟输出驱动器。它还包括片上EEPROM技术,能够支持多达100个读/写周期,以便对校准参数进行灵活的终端编程。断线接地检测和用户可选输出电压钳位使ASEK-1330-T-KIT成为需要高速0°至360°角度测量的高可靠性应用的理想选择。 ASEK-1330-T-KIT提供可调节的内部平均,允许交换响应时间以实现分辨率。这对于需要高精度的低旋转速度的应用是理想的。对于更高转速的应用,ASEK-1330-T-KIT在未启用平均功能时提供业界领先的模拟响应时间。通过可编程角度调整,A1330支持需要短角度位移的应用,同时保持输出的全动态范围。可编程的最小和最大角度阈值允许诊断机械故障。 ASEK-1330-T-KIT采用单引脚或双引脚封装,采用8引脚TSSOP封装。该封装采用无铅(Pb)封装,采用100%雾锡电镀引脚框架。

特点和好处

非接触式0°至360°角度传感器IC,用于角度

位置,转速和方向测量

凤凰快3•单个和双芯片选项可在同一封装中使用

凤凰快3•用于应用修整/校准的非易失性存储器(EEPROM)

凤凰快3•圆形垂直霍尔(CVH)技术提供独立气隙的单通道传感器系统

•角度刷新率(输出速率)可通过EEPROM编程配置在25和3200μs之间

•客户可编程输出钳位电平提供短路诊断功能

凤凰快3•接地引脚(断线)的开路检测

•低于规格的VCC欠压锁定

•适用于短行程应用的精细角度缩放

•缺少磁铁错误标志,用于通知低磁场水平的控制器

凤凰快3•EEPROM可编程角度参考(0°)位置和旋转方向(CW或CCW)

凤凰快3•AEC-Q100汽车合格
