美国ALLEGRO型号A1333是一款360°角度传感器IC，可基于磁性圆形垂直霍尔（CVH）技术提供无接触，低延迟，高分辨率的角位置信息。它具有系统片上（SoC）架构，包括：CVH前端，数字信号处理和电机换向（UVW）或编码器输出（A，B，I）。它还包括片上EEPROM技术，能够支持多达100个读/写周期，以便对校准参数进行灵活的终端编程。

凤凰快3A1333非常适用于需要0°至360°角度测量的汽车应用，例如电子助力转向（EPS），旋转式PRNDL和油门系统。

A1333支持客户集成到安全关键应用程序中。

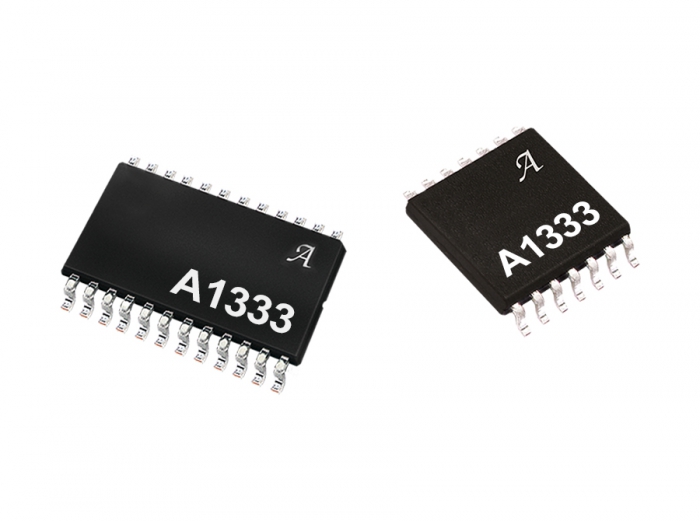

A1333采用双管芯24引脚eTSSOP封装和单管芯14引脚TSSOP封装。封装采用无铅（Pb）封装，采用100％雾锡电镀引脚框架。

凤凰快3A1333是根据ISO 26262：2011开发的，作为硬件安全元素脱离背景。单个模具的设计符合ASIL B能力（待评估），双模具设计符合ASIL D 能力（待评估），用于汽车安全相关系统，

主要特点

• 非接触式0°至360°角度传感器IC，用于角度位置，转速和方向测量

• 能够感应磁铁转速，目标是在900 G场下达到12b有效分辨率

• 凤凰快3圆形垂直霍尔（CVH）技术提供单通道传感器系统，支持各种气隙的操作

• 凤凰快3根据ISO 26262：2011开发的硬件产品开发要求，用于安全关键应用（待评估）

• 高诊断覆盖率

• 片上诊断包括逻辑内置自测（LBIST），信号路径诊断和看门狗，以支持安全关键应用

• SPI上的4位CRC

• 凤凰快3片上EEPROM，用于存储工厂和客户校准参数

• 凤凰快3单比特纠错，通过使用纠错控制（ECC）进行双比特错误检测

• 凤凰快3支持汽车和工业应用所需的恶劣工作条件，包括直接连接到12 V电池

• 凤凰快3可支持ISO 7637-2 Pulse 5b，最高可达39 V.

• 工作温度范围为-40°C至150°C

• 工作电源电压范围为4.0至16.5 V.

• 凤凰快3支持多种输出格式，便于系统集成

• ABI / UVW输出为初始位置提供高分辨率，低延迟和PWM

• 10 MHz SPI，用于低延迟角度和诊断信息; 使多个独立的IC能够连接到同一总线

• 凤凰快3ABI和UVW的输出分辨率是可选择的

• 支持多种编程/配置格式

• 系统可以通过SPI完全控制和编程，包括EEPROM写操作

• 对于可用引脚有限的系统，可以通过VCC和PWM引脚执行写入和读取。这允许在生产线中为仅连接ABI / UVW和PWM引脚的器件配置EEPROM。

• 凤凰快3堆叠双管芯结构，可改善需要冗余传感器的系统的芯片到芯片匹配

• 相对于“并排”双模具方向，针对给定磁体直径减少磁体未对准对芯片与芯片匹配的影响

A1333LLETR-5-T A1333LLETR-T A1333LLPTR-DD-T
