美国ALLEGRO型号A1330角位置传感器霍尔元件

凤凰快3ASEK-1330-SUBKIT-T角位置传感器    DEMO,BOARD

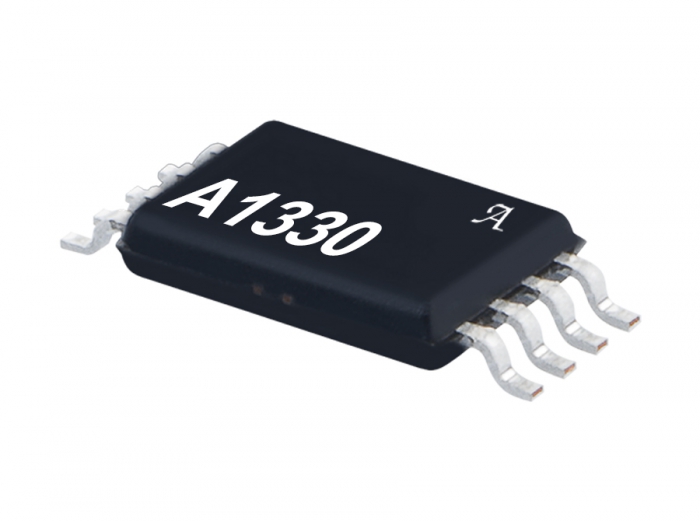

凤凰快3美国ALLEGRO型号A1330:具有模拟和PWM输出的可编程角度传感器IC

凤凰快3A1330是一款360°角度传感器IC,可提供基于磁性圆形垂直霍尔(CVH)技术的非接触式高分辨率角位置信息。它具有系统片上(SoC)架构,包括:CVH前端,数字信号处理和模拟输出驱动器。它还包括片上EEPROM技术,能够支持多达100个读/写周期,以便对校准参数进行灵活的终端编程。断线接地检测和用户可选输出电压钳位使A1330成为需要高速0°至360°角度测量的高可靠性应用的理想选择。

凤凰快3A1330提供可调节的内部平均,允许交换响应时间以实现分辨率。这对于需要高精度的低旋转速度的应用是理想的。对于更高转速的应用,A1330在未启用平均功能时提供业界领先的模拟响应时间。

凤凰快3通过可编程角度调整,A1330支持需要短角度位移的应用,同时保持输出的全动态范围。可编程的最小和最大角度阈值允许诊断机械故障。

凤凰快3A1330采用单引脚或双引脚封装,采用8引脚TSSOP封装。该封装采用无铅(Pb)封装,采用100%雾锡电镀引脚框架。

主要特点

  • 模拟输出,可配置为比例式或非比例式

  • 非接触式0°至360°角度传感器IC,用于角度位置,转速和方向测量

  • 单个和双个芯片选项可在同一封装中使用

  • 用于应用微调/校准的非易失性存储器(EEPROM)

  • 凤凰快3圆形垂直霍尔(CVH)技术提供了独立气隙的单通道传感器系统

  • 在低RPM模式下可实现12位分辨率,在高RPM模式下可实现10位分辨率

  • 角度刷新率(输出速率)可通过EEPROM编程配置在25和3200μs之间

  • 凤凰快3客户可编程输出钳位电平提供短路诊断功能

  • 凤凰快3接地引脚(断线)的开路检测

  • 凤凰快3V CC的欠压锁定低于规格

  • 凤凰快3适用于短行程应用的精细角度缩放

  • 缺少磁铁错误标志,用于通知低磁场水平的控制器

  • EEPROM可编程角度参考(0°)位置和旋转方向(CW或CCW)

  • AEC-Q100汽车合格

  • A1330LLETR-DD-TA1330LLETR-P-DD-T A1330LLETR-PTA1330LLETR-TASEK-1330-SUBKIT-T

    ASEK-1330-T-KIT
