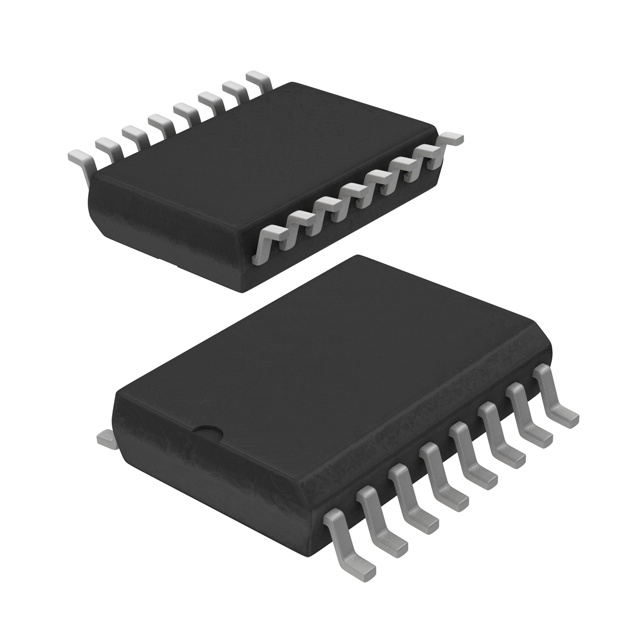

A6275SLWTR-T Allegro电源管理IC LED 驱动器 LED显示屏专业应用

凤凰快3Allegro电源管理IC LED驱动器 A6275SLWTR-T专为LED显示屏应用而设计。每个BiCMOS器件包括一个8位CMOS移位寄存器、附带的数据锁存器和八个NPN恒流阱驱动器。

基本信息:

· 电子器件型号:A6275SLWTR-T

· 原始制造厂商:Allegro MicroSystems

· 技术标准参数:IC LED DRIVER LIN 75.5MA 16SOIC

· 产品应用分类:电源管理IC - LED 驱动器

·  制造商产品型号:A6275SLWTR-T

·  制造商:Allegro MicroSystems

·  描述:IC LED DRIVER LIN 75.5MA 16SOIC

·  产品系列:电源管理IC - LED 驱动器

·  包装:卷带(TR),剪切带(CT)

·  系列:-

·  零件状态:停产

·  类型:线性

·  拓扑:移位寄存器

·  内部开关:是

·  输出数:8

·  电压-供电(最低):4.5V

·  电压-?供电(最高):5.5V

·  电压-输出:4V

·  电流-输出/通道:75.5mA

·  频率:20MHz

·  调光:-

·  应用:-

·  工作温度:-20°C ~ 85°C(TA)

·  安装类型:表面贴装型

·  封装:16-SOIC(0.295,7.50mm宽)



描述:

A6275专为LED显示屏应用而设计。每个BiCMOS器件包括一个8位CMOS移位寄存器、附带的数据锁存器和八个NPN恒流阱驱动器。

CMOS移位寄存器和锁存器允许与基于微处理器的系统直接接口。对于5V逻辑电源,典型的串行数据输入速率高达20MHz。LED驱动电流由用户选择单个电阻器来确定。CMOS串行数据输出允许在需要额外驱动线的应用中进行级联连接。对于数字间消隐,所有输出驱动器都可以通过ENABLE输入高电平禁用。A6277提供了类似的150毫安输出设备;类似于A6276的16位设备也是可用的。

提供了两种封装样式:通孔DIP(后缀a)和表面安装SOICW(后缀LW)。在正常应用下,铜引线框和低逻辑功耗允许这些设备在工作温度范围(90 mA,0.9 V压降,85°C)内通过所有输出持续吸收最大额定电流。两个封装均不含铅,引线框镀有100%亚光锡。



功能和优点:

▪ 高达90 mA的恒定电流输出

▪ 欠压锁定

▪ 低功耗CMOS逻辑和锁存器

▪ 数据输入速率高

▪ 引脚与TB62705CP兼容
