基本信息：

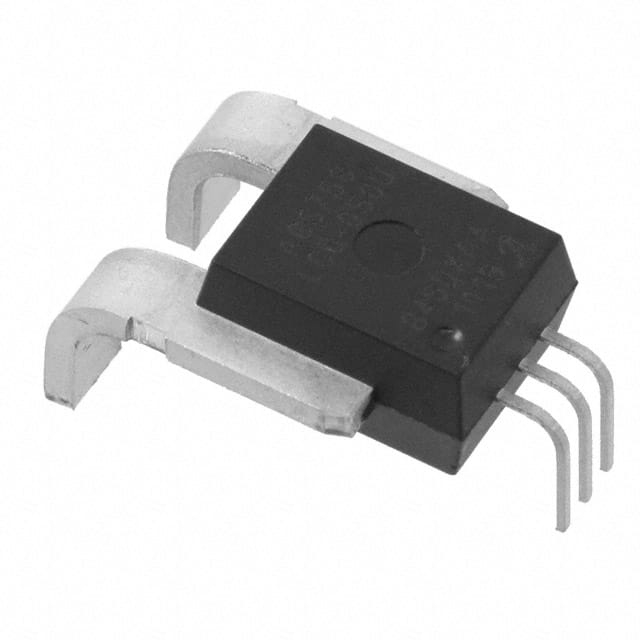

· 电子器件型号：ACS772KCB-150B-PFF-T

· 原始制造厂商：Allegro MicroSystems

凤凰快3· 技术标准参数：HIGH ACCURACY, HALL-EFFECT CURRE

凤凰快3· 产品应用分类：电流传感器

· 制造商产品型号：ACS772KCB-150B-PFF-T

· 制造商：Allegro MicroSystems

凤凰快3· 描述：HIGH ACCURACY, HALL-EFFECT CURRE

· 系列：电流传感器

· 零件状态：有源

凤凰快3· 用于测量：AC/DC

凤凰快3· 传感器类型：霍尔效应

· 电流-检测：150A

凤凰快3· 通道数：1

· 输出：比率，电压

凤凰快3· 灵敏度：13.33mV/A

凤凰快3· 频率：DC ~ 200kHz

凤凰快3· 线性度：±0.9%

凤凰快3· 精度：-

· 电压-供电：4.5V ~ 5.5V

凤凰快3· 响应时间：2.5μs

· 电流-供电（最大值）：15mA

· 工作温度：-40°C ~ 125°C（TA）

· 极化：双向

凤凰快3· 安装类型：通孔

· 封装：5-CB 成形引线，PFF

描述：

Allegro™ ACS772系列电流传感器IC为交流或直流电流传感提供经济而精确的解决方案，非常适合电机控制、负载检测和管理、电源和直流-直流转换器控制以及逆变器控制。2.5µs的响应时间可在安全关键型应用中进行过电流故障检测。

凤凰快3该器件由一个精密、低偏移的线性霍尔电路组成，该电路具有位于管芯附近的铜导电路径。流过该铜传导路径的施加电流产生磁场，霍尔IC将该磁场转换成比例电压。通过磁信号与霍尔传感器的紧密接近来优化设备精度。低偏移、斩波稳定的BiCMOS霍尔IC提供精确的比例输出电压，该IC在工厂进行了精确编程。专有的数字温度补偿技术大大提高了IC的精度和温度稳定性。

Allegro专有集成屏蔽技术提供了对电流导体dV/dt和杂散电场的高水平抗扰性，可在高压侧应用中实现低输出电压纹波和低偏移漂移。

功能和优点：

•AEC-Q100一级合格

凤凰快3•典型的2.5μs输出响应时间

•5V供电操作

•超低功率损耗：100μΩ内部导体电阻

凤凰快3•加强的电流隔离可用于高压系统中经济、高侧电流传感

凤凰快3•根据UL60950-1认证的4800 Vrms介电强度

•业界领先的噪声性能，通过专有的放大器和滤波器设计技术大大提高了带宽

•集成屏蔽大大减少了由于高dV/dt信号导致的从电流导体到管芯的电容耦合，并防止了高压侧应用中的偏移漂移

•通过对整个工作温度范围内的增益和偏移进行数字编程和补偿，极大地改善了总输出误差

•封装尺寸小，安装方便

•实现高可靠性的单片霍尔IC

凤凰快3•与交流或直流电流成比例的输出电压

凤凰快3•经过工厂修整以确保精度

•非常稳定的输出偏移电压

规格书：

download: ACS772-Datasheet
