凤凰快3Allegro™ACS725电流传感器IC是工业，汽车，商业和通信系统中用于AC或DC电流传感的经济，精确的解决方案。小型封装非常适合空间受限的应用，同时由于减小了电路板面积，还节省了成本。典型应用包括电机控制，负载检测和管理，开关电源以及过流故障保护。

凤凰快3ACS725由一个精确的，低偏移的线性霍尔传感器电路组成，该电路的铜传导路径位于芯片的表面附近。流过该铜导电路径的外加电流会产生一个磁场，该磁场会被集成的霍尔IC感应并转换为比例电压。为了抑制共模磁场，对电流进行了差分检测，从而改善了在磁噪声环境中的精度。通过使磁场与霍尔传感器紧密接触，可以优化设备固有的精度。低失调，斩波稳定的BiCMOS霍尔IC可提供精确的比例电压，该电压经过编程可提高封装后的精度。当增加的电流流过主要的铜传导路径（从引脚1和2到引脚3和4）时，该器件的输出具有正斜率，这是用于电流检测的路径。

凤凰快3该导电路径的内部电阻典型值为1.2mΩ，功耗低。导电路径的端子与传感器引线（引脚5至8）电气隔离。这使得ACS725电流传感器IC可以在高端电流检测应用中使用，而无需使用高端差分放大器或其他昂贵的隔离技术。

凤凰快3ACS725采用小型，薄型表面安装SOIC8封装。引线框镀有100％雾锡，与标准的无铅印刷电路板装配工艺兼容。在内部，该器件是无铅的，除了倒装芯片高温铅基焊球（目前不受RoHS限制）。设备出厂前已完全校准

ACS725特点和优点

凤凰快3•符合AEC-Q100

•差分霍尔感应抑制共模场

•1.2mΩ的初级导体电阻，可实现低功耗和高浪涌电流承受能力

凤凰快3•集成式屏蔽层实际上消除了电流导体与芯片之间的电容耦合，从而极大地抑制了由于高dv / dt瞬变而产生的输出噪声

凤凰快3•通过专有的放大器和滤波器设计技术，行业领先的噪声性能大大提高了带宽

凤凰快3•高带宽120 kHz模拟输出，可在控制应用中加快响应时间

•滤波器引脚允许用户在较低带宽下对输出进行滤波以提高分辨率

•获得专利的集成数字温度补偿电路可在开环传感器的整个温度范围内实现接近闭环的精度

凤凰快3•小尺寸，薄型SOIC8封装，适合空间受限的应用

•滤波器引脚简化了带宽限制，可在较低频率下获得更好的分辨率

凤凰快3•3.3 V，单电源供电

•输出电压与交流或直流电流成比例

•工厂调整的灵敏度和静态输出电压可提高精度

•斩波器稳定可实现非常稳定的静态输出电压

•磁滞几乎为零

•电源电压的比例输出

•–40°至150°操作

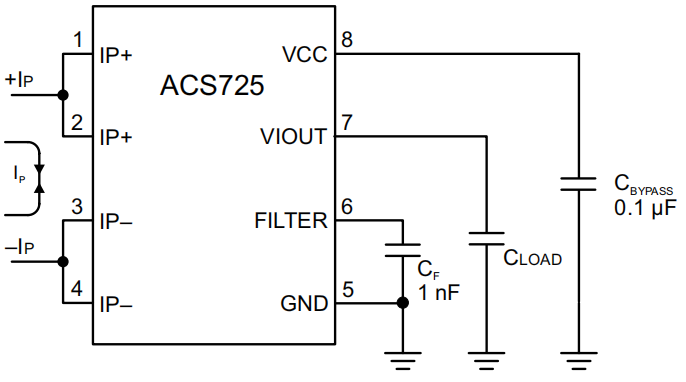

ACS725输出一个模拟信号VIOUT，该信号在指定的测量范围内随双向AC或DC初级感应电流IP的变化而成比例地变化。 FILTER引脚可用于减小带宽，以优化噪声性能。

ACS725型号

ACS725LLCTR-10AB-T             ACS725LLCTR-10AU-T             ACS725LLCTR-20AB-T

凤凰快3ACS725LLCTR-20AB-T-H            ACS725LLCTR-20AU-T              ACS725LLCTR-30AB-T

ACS725LLCTR-30AB-T-H              ACS725LLCTR-30AU-T             ACS725LLCTR-40AB-T

凤凰快3ACS725LLCTR-50AB-T
