美国ALLEGRO型号ATS19580变速箱GMR巨磁电阻集成电路IC芯片

为铁磁齿轮齿提供方向跟速度信息的应用提供了双线解决方案的巨磁电阻集成电路IC芯骗ATS19580

完全集成的封装包括GMR集成电路、用于EMC鲁棒性的保护电容器和反偏压磁铁在一个单系列封装中。GMR集成电路是为铁磁齿轮齿靶设计的，与霍尔效应技术兼容。完全集成的解决方案可以在较大的工作气隙和较大的气隙的范围内进行测试。单个集成电路上最新的GMR技术具有行业领先的信号处理能力，能够提供准确的速度和方向信息，以响应低水平的差分磁信号。差分传感技术提供了固有的干扰共模磁场可以抑制。综合诊断程序，用于检测故障输出协议可能影响IC的精确度，并提供ASIL B（评价）兼容的覆盖。内置的EEPROM临时存储存储器可以在IC产品的整个生命周期中跟踪设备。根据实际应用系统程序的需要，可以将ASIL报告作为企业产品发展提供以启用或禁用它。ATS19580采用带镀锡引线框架的无铅3针SIP封装封装。SN封装包括GMR集成电路，磁体和电容器集成到一个单独的二次成型，与一个额外的成型铅稳定杆稳定运输和容易组装。

ATS19580特点和优点

凤凰快3•完全集成的解决方案在单个串联式包覆成型封装中具有GMR IC，保护电容器和反向偏置磁体

•创新的GMR技术可在铁磁目标上提供较大的运行气隙感应

凤凰快3•先进的算法可实现灵活的设计和系统补偿

□先进的振动算法确保有效的方向信息

凤凰快3□自动适应极端的机械变化（气隙）和热漂移

凤凰快3•采取不同措施来抑制共模杂散磁场

•方向与霍尔效应技术兼容

•集成的ASIL诊断和经过认证的安全设计流程（可选的故障报告）

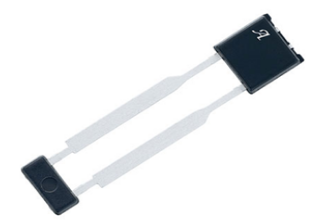

ATS19580封装

ATS19580LSNBTN-RSWHPY-A 13英寸卷带式。卷轴，每个卷轴800个
