ALLEGRO型号a3141,a3142,a3143,a3144高温灵敏耐温霍尔效应传感器IC元件

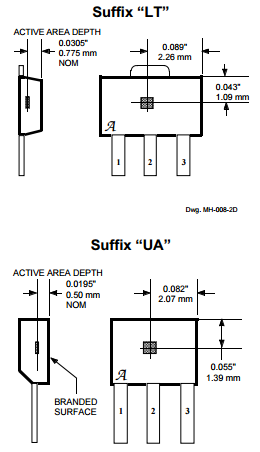

ALLEGRO型号a3141，a3142，a3143和a3144这些霍尔效应开关是单片集成电路，具有更严格的磁规格，设计用于在高达150°C的延长温度下连续工作，并且在温度和电源电压变化时更稳定。单极开关特性使这些器件非常适合与简单的棒或棒磁铁一起使用。除磁开关点外，四种基本设备（a3141，a3142，a3143和a3144）是相同的。每个装置包括电压调节器、反向电池保护二极管、二次霍尔电压发生器、温度补偿电路、小信号放大器、施密特触发器和可吸收高达25毫安电流的集电极开路输出。。可以通过适当的输出拉起与双极或CMOS逻辑电路一起使用。 A3141和A3142是UGN / UGS3140的改进替代品。 A3144–是UGN / UGS3120–的改进替代品。零件号后缀的第一个字符决定设备的工作温度范围。后缀“E-”适用于-40°C至85°C的汽车和工业温度。后缀“L-”适用于-40°C至+150°C的汽车和军用温度范围。三种包装样式为大多数应用程序提供了磁优化包。后缀“–LT”是表面贴装应用的小型sot89/to-243aa晶体管封装；后缀“–UA”是三针微型sip。

a3141,a3142,a3143,a3144特点和优点

凤凰快3最高温度 汽车或工业应用的稳定性

4.5 V至24 V工作电压……仅需稳压电源

凤凰快3集电极开路25 mA输出…与数字逻辑兼容

电池反接保护

凤凰快3用市售的小型永磁体激活

固态可靠性

小尺寸

耐物理压力

a3141,a3142,a3143,a3144型号

凤凰快3a3141LT             a3141UA

a3142LT            a3142UA

凤凰快3a3143LT            a3143UA

a3144LT            a3144UA
