ALLEGRO型号UGN5275K互补输出功率霍尔闩锁

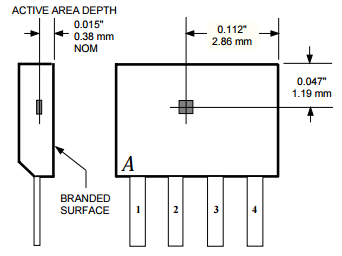

凤凰快3ALLEGRO型号UGN5275K型闩锁霍尔效应传感器是双极性集成电路，设计用于无刷直流电动机的电子换向。它们具有集电极开路的互补功率输出，能够连续吸收高达300 mA的电流。增加的额定电流，互补的输出以及在温度和时间范围内稳定的灵敏开关点非常适合这些器件用于最小组件的无刷直流电动机设计。每个传感器IC包括一个霍尔电压发生器，一个运算放大器，一个施密特触发器，一个电压调节器以及一个大面积双npn输出晶体管。该稳压器允许IC以4.5 V至14 V的电源电压工作。片内补偿电路可在整个温度范围内稳定开关点性能。大型双极结输出晶体管由独特的驱动器级供电，从而将IC内的功耗降至最低。该器件的磁操作类似于UGN3275K互补输出霍尔效应锁存器的磁操作。当内部霍尔发生器的磁场超过额定工作点时，IC的输出Q切换为LOW状态。输出Q在状态Q改变后的1 µs内切换为高电平。当器件暴露于足够的相反极性的磁场中时，输出Q返回高电平状态，而输出Q返回低电平状态。 UGN5275K的额定工作温度范围为-20°C至+ 85°C，并采用环保耐用的四引脚微型塑料SIP封装。

UGN5275K特征

高灌电流能力

凤凰快3磁感应，互补输出锁存器

片上施密特触发器提供迟滞

温度补偿开关点

坚固，低调的SIP

UGN5275K应用领域

凤凰快3UGN5275K增强的电流吸收能力非常适合使用最少的外部组件来构建小型，廉价的无刷直流电动机。使电动机绕组L1和L2换向所需的唯一组件是霍尔效应IC，反激二极管D1和D2以及一个去耦电容器。其余组件是可选的，以提高电动机性能。应注意确保电机绕组阻抗足够高，以确保启动浪涌电流不超过霍尔效应IC的最大额定值。在所示电路中，二极管D1和D2为每个绕组的电流提供反激路径，以防止无功电压超过霍尔效应IC输出晶体管的持续额定电压。齐纳二极管Z1通过允许输出电压升高到电源电压以上，同时钳位极端的无功电压，从而使绕组能够更快地切换。最大输出电压电平将限制在以下范围：VCC-VD3 + VZ + VD1（阻塞二极管D3压降）。隔离二极管D3提供反向输入极性保护，仅在可能反向电池电压时才应使用。电容器C1使霍尔效应IC与注入VCC轨上的任何高dv / dt瞬态信号脱钩，以防止调节器在器件内闩锁。从超过14 V的VCC进行操作需要齐纳二极管Z2和电阻R1。
