台湾MST美加电子科技MH276双线圈无刷直流风扇霍尔元件

MH276是一种带输出驱动器的集成锁存霍尔效应传感器，主要用于无刷直流风机的电子换流。该集成电路包括一个片上电压调节器、一个反向电池二极管、一个霍尔板、一个放大器、一个比较器和一对互补的开路集电极输出（DO，DOB）。为双线圈无刷直流冷却风扇的驱动提供了一种单片机解决方案。新的VCC恢复电路允许一个完整的两线风扇控制电路安装在一个小的四针PB解封。当磁通密度（B）大于工作点（BOP）时，DO将打开（低），DOB将关闭（高）。每个输出被锁定，直到B低于释放点（BRP），然后DO和DOB将改变状态。对于直流风扇应用，有时需要测试反向电源连接条件。内部保护二极管只保护芯片侧而不保护线圈侧。如果需要线圈侧保护，则在应用电路中添加一个外部二极管，以防止线圈侧的反向电流。

MH276特点和优点

凤凰快3片上霍尔传感器具有两种不同的灵敏度和滞后设置

3.5V至20V工作电压

凤凰快3400mA（平均）输出灌电流

内置保护二极管，仅用于芯片反向电源连接

-20°至+ 85°C的工作温度

热关断功能

短路保护功能（3.5V至14V）

低成本高灵敏度霍尔传感器

凤凰快3符合RoHS标准2011/65 / EU和无卤素

MH276应用领域

位置感应

双线圈无刷直流电动机

双线圈无刷直流风扇

革命计数

速度测量

MH276型号

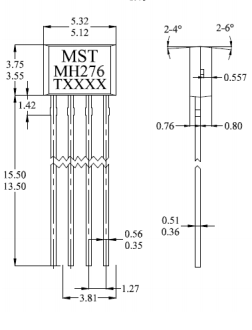

MH276TEVK-A E (-20℃ to + 85℃) VK (4-pin TO-92S)

凤凰快3MH276TEVK-B E (-20℃ to + 85℃) VK (4-pin TO-92S)

凤凰快3MH276TEVK-C E (-20℃ to + 85℃) VK (4-pin TO-92S)
