台湾MST美加电子科技MH632高温电机双极锁存霍尔元件

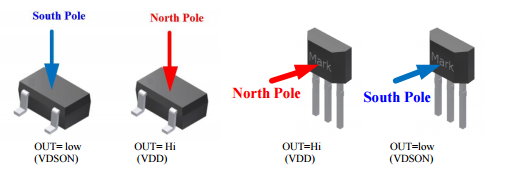

MH632霍尔效应传感器是一种温度稳定，耐应力的传感器。通过利用斩波器稳定的动态偏移消除功能，可以实现卓越的高温性能。这种方法降低了通常由器件过成型，温度依赖性和热应力引起的偏移电压。 MH632在单个硅芯片上包含以下组件：稳压器，霍尔电压发生器，小信号放大器，斩波器稳定，施密特触发器，图腾柱输出，热关断和高ESD保护。图腾柱输出可以节省应用电路中的上拉电阻，从而节省空间和成本。这种类型的输出还具有更大的驱动能力和更快的响应速度。该设备要求同时存在南极和北极磁场。在存在足够强度的南极性场的情况下，设备输出传感器会打开，并且仅在存在足够强度的北极性场时才关闭。 MH632的额定工作温度范围为E温度范围–40℃至85℃，K温度范围–40℃至125℃。可用的两种封装样式为大多数应用提供了磁性优化的解决方案。封装SO是SOT-23，一种小型的薄型表面贴装封装，而封装UA是用于通孔安装的三引脚超小型SIP。包装是无卤素标准，并且已通过第三方实验室的验证。

MH632特点和优点

DMOS霍尔IC技术。

凤凰快3电源引脚上的反向偏置保护。

斩波稳定放大器级。

针对BLDC电机应用进行了优化。

在高温条件下可靠且低档。

良好的ESD保护。

100％在125℃下测试K。

自定义灵敏度/温度选择可用。

符合RoHS标准2011/65 / EU和无卤素

MH632应用领域

高温风机电机

三相BLDC电机应用

速度感应

位置感应

电流感应

革命计数

固态开关

线性位置检测

角度位置检测

接近检测

高ESD能力

MH632型号

MH632KSO           型号解释K (-40℃ to +125℃) SO (SOT-23)

MH632KUA           型号解释K (-40℃ to +125℃) UA (TO-92S)
