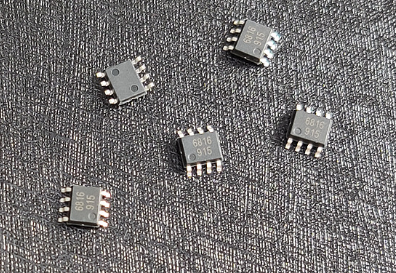

MagnTek麦歌恩微电子旋转位置传感器MT6816是基于先进AMR技术的IC。 x-y传感器平面中的旋转磁场传递两个正弦输出信号，这些信号指示传感器与磁场方向之间的夹角（α）。 传感器仅对x-y平面中的磁场方向敏感，因为传感元件的输出经过特殊设计，与磁场强度无关。 这使设备对磁体变化，杂散磁场，气隙变化和离轴失准不太敏感。 该传感器系列提供增量ABZ输出模式，这使得该芯片适合替代各种光学编码器。 最大分辨率为每转4096步或1024脉冲。标准SPI（3线或4线）接口允许主机微控制器从MT6816读取14位绝对角度位置数据。 绝对角度位置也作为12位PWM输出提供。

特点和优点

￭基于先进的AMR技术，具有0〜360°全范围角度感应

￭ 14位核心分辨率

￭最大转速25,000 RPM

凤凰快3￭输出传播延迟<2 us

￭ -40〜125℃工业工作温度范围

凤凰快3￭输出接口：ABZ，UVW，PWM或SPI

￭增量ABZ分辨率每转1〜1024脉冲用户可编程

￭ UVW输出分辨率，每转用户可设定1〜16个极对

￭ SOP-8包装

应用领域

￭绝对角度位置传感器

￭ BLDC电机控制

￭伺服电机控制

￭步进电机控制

￭更换光学编码器

凤凰快3应用：工业缝纫机、闸机等

电脑横机伺服电机MT6816

产品特点：

凤凰快3• 采用ABZ+PWM两种输出信号给到控制器，ABZ完全替换原先光编作用作增量信号，PWM能给出电机绝对位置信号，解决传统伺服电机关机后如果针床位置改变，还要再次调零的问题，同时也能够修正脉冲丢失造成的累计误差。
