megntek麦歌恩微电子旋转位置传感器MT6825是基于先进AMR技术的IC。 x-y传感器平面中的旋转磁场传递两个正弦输出信号，这些信号指示传感器与磁场方向之间的夹角（α）。 传感器仅对xy平面中的磁场方向敏感，因为传感元件的输出经过专门设计，与磁场强度无关，从而使该设备对磁体变化，杂散磁场，气隙变化和 离轴未对准。 该传感器系列提供增量ABZ输出模式，这使得该芯片适合替代各种光学编码器。 最大分辨率为每转16384步或4096个脉冲。标准SPI（3线或4线）接口允许主机微控制器从MT6825读取18位绝对角度位置数据。 绝对角度位置也作为12位PWM输出提供。

特点和优点

￭基于先进的AMR技术，具有0〜360°全范围角度感应

￭ 18位核心分辨率

凤凰快3￭最高转速25,000 RPM

凤凰快3￭输出传播延迟<2 us

￭ -40〜125℃工业工作温度范围

凤凰快3￭独立的输出接口：ABZ，UVW，PWM和SPI

￭增量ABZ分辨率每转1〜4096脉冲用户可编程

￭ UVW输出分辨率，每转用户可设定1〜16个极对

凤凰快3￭ TSSOP-16包装

应用领域

￭绝对角度位置传感器

￭ BLDC电机控制

￭伺服电机控制

￭步进电机控制

￭更换光学编码器

零件编号说明

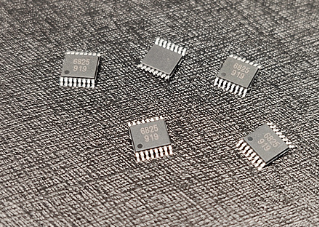

凤凰快3MT6825GT TSSOP-16封装，管装（60 Pcs /管）或卷带包装（3000 Pcs /卷）
