Diodes美台AH1808高灵敏度微功率全极霍尔效应开关

Diodes美台AH1808是一款高灵敏度,微功耗全极霍尔效应开关IC,设计用于便携式和电池供电的设备,例如蜂窝电话,PDA和便携式PC,以及家用电器和工业应用。基于两个敏感的霍尔效应板和稳定的斩波器架构,AH1808在整个工作范围内提供了可靠的解决方案。为了支持便携式和电池供电的设备,该设计已经过优化,可在2.5V至3.6V的电源范围内工作,在3V的电源下仅消耗24uW。为了最大程度地减少PCB空间,AH1808采用小尺寸薄型封装。单个漏极开路输出可以用强度足够的北极或南极接通。当垂直于封装的磁通密度(B)大于工作点(Bop)时,输出将打开(脉冲温度低)。当B低于释放点(Brp)时,输出关闭。没有磁场时,输出将保持关闭状态。 AH1808采用小型薄型SOT553和行业标准SC59封装。

型号AH1808-P-A封装SIP-3(折叠盒装)

型号AH1808-P-B封装SIP-3(散装)

凤凰快3型号AH1808-W-7封装SC59

型号AH1808-Z-7封装SOT553

应用

上网本,笔记本,平板电脑和PDA中的机盖开关

翻盖式和滑盖式手机的机盖开关

摄录机

凤凰快3便携式和电池供电的非接触式开关应用

家用电器和工业应用中的非接触式开关

特征

全极(北极或南极)操作

高灵敏度

单漏极开路输出

微功耗操作

2.5V至5.5V的工作范围

凤凰快3稳定的斩波器设计可提供

出色的温度稳定性

最小的开关点漂移

增强抗压力能力

良好的抗射频干扰能力

凤凰快3-40°C至+ 85°C的工作温度

ESD(HBM)> 6KV

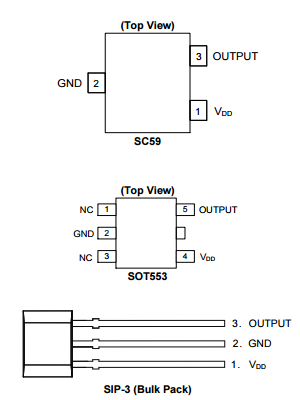

小型薄型SOT553和行业标准SC59,

SIP-3(Ammo包)和SIP-3(散装)包

完全无铅且完全符合RoHS(注释1和2)

无卤素和锑。 “绿色”设备(注3)

产品参数

符合AECQ10x要求

符合汽车标准的PPAP编号

#输出1

输出类型开漏

主动高或低低

灵敏度高

凤凰快3工作电压2.5至5.5 V

平均电源电流8 µA

最小工作点±Bop(Guass)20

典型工作点±Bop(Guass)40

最大工作点±Bop(Guass)60

最小释放点±Brp(Guass)10

凤凰快3典型释放点±Brp(Guass)30

最大释放点±Brp(Guass)50

工作环境温度范围-40至85°C
