Diodes美台AH1809低灵敏度微功率全极霍尔效应开关

凤凰快3Diodes美台AH1809是一款低灵敏度,微功耗全极性霍尔效应开关IC,设计用于电池供电的消费者到工业设备,例如智能电表。基于两个敏感的霍尔效应板和稳定的斩波器架构,AH1809在整个工作范围内提供了可靠的解决方案。为了支持便携式和电池供电的设备,该设计已经过优化,可以在2.5V至5.5V的电源范围内工作,在3V的电源下仅消耗24uW。为了最大程度地减少PCB空间,AH1809还采用小尺寸薄型封装。单个漏极开路输出可以用强度足够的北极或南极接通。当垂直于封装的磁通密度(B)大于工作点(Bop)时,输出将打开(脉冲温度低)。当B低于释放点(Brp)时,输出关闭。没有磁场时,输出将保持关闭状态。 AH1809采用小型薄型SOT553,行业标准SC59和SIP-3封装。

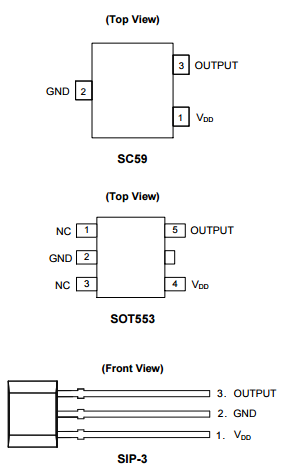

型号AH1809-W-7封装SC59

凤凰快3型号AH1809-Z-7封装SOT553

型号AH1809-P-B封装SIP-3L

型号AH1809-P-A封装SIP-3L

应用

•智能电表

•防拆保护开关

凤凰快3 •电平检测

 •门,盖和托盘位置检测开关

凤凰快3 •开/关非接触式开关

特征

凤凰快3•全极(北极或南极)操作

•低灵敏度

•单开漏输出

•微优势操作

•2.5V至5.5V工作范围

•斩波稳定设计提供

出色的温度稳定性

最小开关点漂移

增强抗压力能力

•良好的抗射频干扰能力

凤凰快3•-40°C至+ 125°C的工作温度

•高ESD

•小型薄型SOT553和行业标准SC59和

SIP-3L封装

•完全无铅且完全符合RoHS(注释1和2)

•无卤素和锑。“绿色”设备(注3)

产品参数

凤凰快3符合AECQ10x要求

凤凰快3符合汽车标准的PPAP编号

#输出1

输出类型开漏

主动高或低低

灵敏度低

工作电压2.5至5.5 V

平均电源电流8 µA

凤凰快3最小工作点±Bop(Guass)90

典型工作点±Bop(Guass)130

最大工作点±Bop(Guass)185

最小释放点±Brp(Guass)80

典型释放点±Brp(Guass)115

凤凰快3最大释放点±Brp(Guass)170

工作环境温度范围-40至125°C
