美国ALLEGRO型号ACS732和ACS733霍尔电流传感器IC

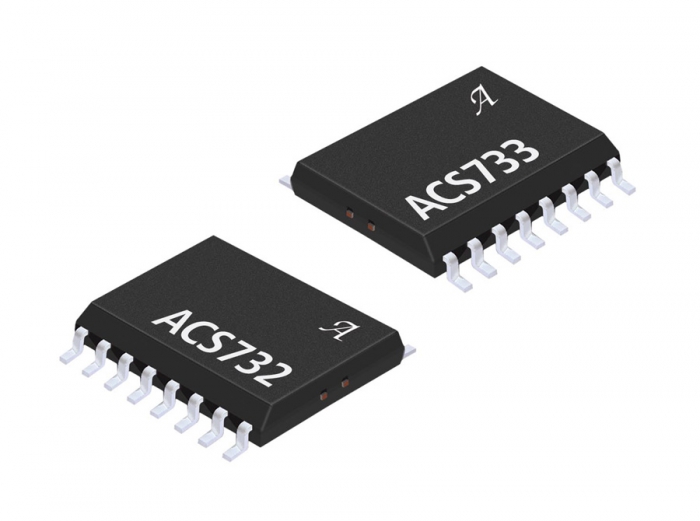

美国ALLEGRO型号ACS732和ACS733：采用SOIC-16封装的1 MHz带宽，电流隔离式电流传感器IC
凤凰快3ACS732和ACS733电流传感器系列提供1MHz带宽，具有快速210nS响应时间检测功能，可用于汽车，工业，商业和通信系统中的交流或直流电流检测。该器件专为高频开关应用而设计，可用于替代高频电流互感器。
凤凰快3ACS732和ACS733可以降低整体BOM成本和PCB面积，同时提高客户应用的质量，使其优于更大，体积更大的电流互感器。典型应用包括用于工业和汽车市场的电源DC / DC转换器和充电器。该产品系列提供两种版本的SOIC16W宽体封装。'LA'封装版本提供3600VRMS 60秒隔离额定值，可用于高达616V AC，RMS或870Vpk或VDC的电压轨。“MA”封装版本提供业界领先的4800VRMS 60秒隔离额定值，可用于高达1097VRMS或1550Vpk或VDC的电压轨。
宽体SOIC-16封装便于实施。流过铜传导路径的施加电流产生由IC感测并转换成比例电压的磁场。以差分方式感测电流以便拒绝外部共模场。
通过磁场与霍尔传感器的紧密接近以及封装后的Allegro工厂编程，优化了器件精度。当增加的电流流过主铜导电路径（从引脚1至4至引脚5至8）时，器件的输出具有正斜率，这是用于电流感测的路径。该导电路径的内阻通常小于1mΩ，可提供极低的功率损耗，从而提高客户应用的效率。
ACS732和ACS733表面贴装SOIC-16宽体封装采用100％雾锡电镀，与标准无铅（Pb）印刷电路板组装工艺兼容。在内部，该器件是无铅的。这些设备在从Allegro工厂发货之前已经过完全校准。
主要特点
AEC-Q100汽车合格
高带宽，1 MHz模拟输出
差分霍尔传感抑制共模场
高隔离度SOIC16宽体封装为高压应用提供电流隔离
业界领先的噪声性能，通过专有放大器和滤波器设计大大提高了带宽
UL60950-1（ed.2）认证
介电强度电压= 3.6 kV RMS
凤凰快3基本隔离工作电压= 616 V RMS
快速和外部可配置的过流故障检测
1mΩ初级导体电阻，具有低功耗和高浪涌电流承受能力
3.3 V和5 V单电源供电选项
输出电压与交流和直流电流成比例
工厂调整的灵敏度和静态输出电压可提高精度
几乎为零的磁滞
电源电压的比例输出
ACS732和ACS733零件号
凤凰快3ACS732KLATR-20AB-T
凤凰快3ACS732KLATR-40AB-T
ACS732KLATR-65AB-T
凤凰快3ACS732KLATR-65AU-T
ACS732KLATR-75AB-T
ACS733KLATR-20AB-T
ACS733KLATR-40AB-T
ACS733KLATR-40AU-T
ACS733KLATR-65AB-T
