凤凰快3美国ALLEGRO型号ACS70310：最高精度可编程线性霍尔效应传感器IC，具有反向电池保护和240 kHz带宽输出，用于基于磁芯的电流检测

凤凰快3ACS70310为Allegro提供的基于核心的电流检测提供最高精度的电流传感器IC。该传感器是一种可编程线性霍尔效应电流传感器IC，旨在实现业界领先的精度和分辨率，而不会影响带宽。Allegro编程在-40℃至150℃的工作温度范围内提供+/- 1.2％的灵敏度和零放大器输出电压偏移仅+/- 5mV。温度补偿采用集成EEPROM技术在数字域中执行，允许传感器保持2uS响应时间和240 kHz带宽模拟信号路径，使该器件非常适用于HEV逆变器，DC-DC转换器和电动助力转向（ EPS）应用程序。

凤凰快3片上稳压器提供反向电池保护和对电源电压线上的电过应力的高抗扰度。这种比例式霍尔效应传感器IC提供的电压输出与施加的磁场成比例。客户可以通过VCC和输出引脚上的编程来配置灵敏度和静态（零场）输出电压，以优化最终应用中的性能。静态输出电压可由用户调节，电源电压VCC约为50％（双向配置）或10％（单向配置），输出灵敏度可在0.5至11.5 mV / G范围内调节。输出的比率也是可编程的，可以禁用。

传感器IC采用高灵敏度霍尔元件和BiCMOS接口集成电路，采用低噪声，小信号，高增益放大器，钳位低阻抗输出级和专有的高带宽动态偏移消除技术。霍尔效应技术的这些进步共同提供了在240 kHz带宽下的业界领先的传感分辨率。断线接地检测以及用户可选择的输出电压钳位可提高安全关键汽车应用的可靠性。

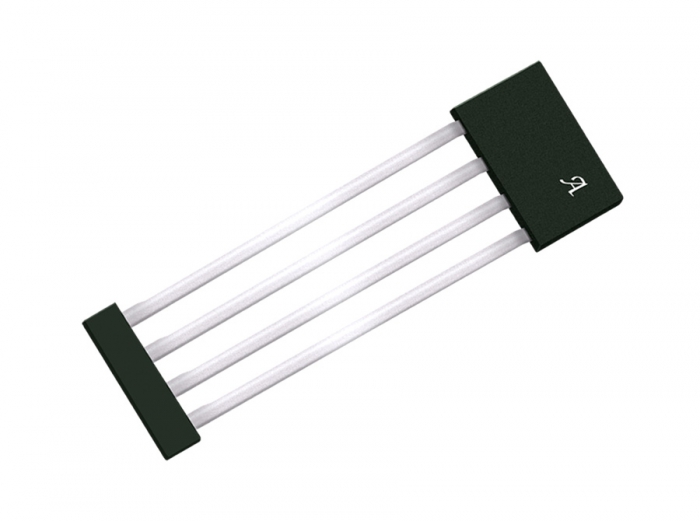

器件参数在扩展的环境温度范围内指定：-40°C至150°C。ACS70310传感器IC采用超薄外壳（1 mm厚），4引脚SIP（单列直插式封装，后缀KT），无铅（Pb），采用100％雾锡电镀引脚框架。

主要特点

• 凤凰快3工厂编程的分段线性温度 补偿（TC）提供超低热漂移

• 灵敏度±1％

• 偏移±5 mV

• 凤凰快3具有反向电池保护功能的板载电源稳压器 可提供对电过载（EOS）的高抗扰度

• 响应时间非常快（2μs）

• 凤凰快3高工作带宽：DC至240 kHz

• AEC-Q100 0级，汽车合格

• 客户可编程，高分辨率偏移和 灵敏度调整

• 凤凰快3通过专有的霍尔元件和低噪声放大器电路实现极低的噪声和高分辨率

• 专利电路在快速电流阶跃输入期间抑制IC输出尖峰

• 可选择的灵敏度范围在0.5到11.5 mV / G之间

• 凤凰快3用户可选择的灵敏度，静态电压和钳位比例（可以禁用比率计），用于与应用A / D转换器（ADC）的简单接口

• 凤凰快3温度循环后的精确可恢复性

• 接地引脚（断线）上的开路检测

• 凤凰快3客户可编程输出电压钳位提供短路诊断功能

• 宽环境温度范围：-40°C至150°C

• 免受机械压力

• 极薄的封装：1毫米表壳厚度

• 零件号 ACS70310LKTATN-001B5-C ACS70310LKTATN-005B5-C ACS70310LKTATN-010B5-C ACS70310LKTATN-2P5B5-C
