美国ALLEGRO型号ACS71240汽车级霍尔效应电流传感器ic芯片
美国ALLEGRO型号ACS71240：汽车级，电流隔离式电流传感器IC，采用小尺寸薄型封装，具有共模场抑制和过流检测功能
凤凰快3ACS71240系列符合汽车AEC-Q100标准的单片霍尔效应电流传感器IC与流行的Allegro ACS711系列电流传感器IC相比，具有新一代的改进。这些改进包括对杂散磁场的输出信号抗扰度（由相邻电机或载流导线产生），改善的输出信号精度（<+/- 1.5％典型值）和输出信号对噪声电源电压轨的抗扰度。该器件还具有专用的快速过流故障输出，典型响应时间为1.5 us。这种快速故障输出提供了一种检测短路事件的简单方法，可防止逆变器，电机或其他开关电力电子应用中的MOSFET或IGBT损坏。

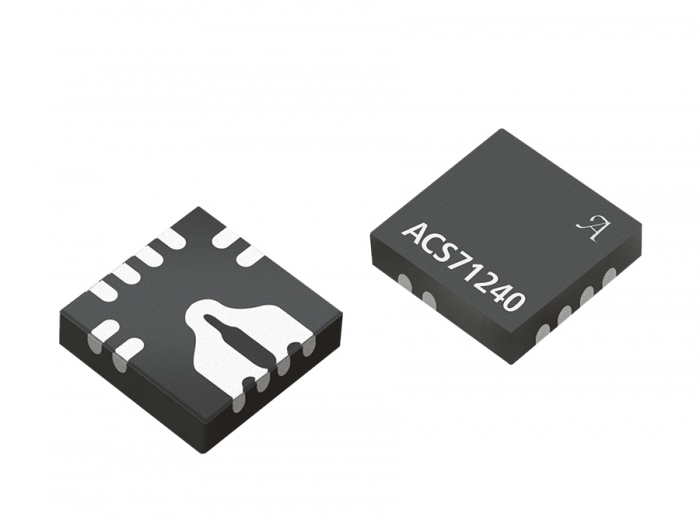

ACS71240提供两种非常小的封装选项，每种封装都提供不同级别的电流隔离。这款纤巧的3mm x 3mm可湿性侧面QFN封装可用于高达120VDC的电压轨，并可实现零PPM汽车应用所需的焊点检测。标准尺寸的SOIC8封装通过UL认证，具有2400VRMS的隔离度，工作电压为420VDC或297VRMS。
凤凰快3ACS71240系列旨在替代需要小尺寸单片传感器解决方案的应用中的分流电阻，运算放大器，电流互感器和电压隔离器。这些完全集成的解决方案通过消除需要印刷电路板面积的分立元件，降低了电流检测的总体成本。传感器可用于5V或3.3V电源。
ACS71240主要特点
AEC-Q100合格
差分霍尔传感抑制共模杂散磁场
凤凰快3工厂可编程跳闸范围为满量程电流的50％至200％的过流故障
非比例输出可提供对嘈杂电源的抗扰度
电隔离：
QFN封装：120VDC工作电压
凤凰快3SOIC8封装：UL认证为2400VRMS，工作电压为420VDC或297VRMS
降低功率损耗：
QFN封装的内部导体电阻为0.6mΩ
SOIC8封装上的1.2mΩ内部导体电阻
集成屏蔽几乎消除了从电流导体到芯片的电容耦合，极大地抑制了由于高dv / dt瞬变引起的输出噪声
输出电压与AC或DC电流成比例
高带宽120 kHz模拟输出，可在控制应用中实现更快的响应时间
工厂调整的灵敏度和静态输出电压可提高精度
凤凰快33.3和5 V单电源供电
小尺寸，薄型QFN和SOIC8封装，适用于空间受限的应用
ACS71240零件号
ASEK71240EXB-010B3 ASEK71240EXB-030B3 ASEK71240EXB-050U5
ASEK71240LLC-10B3 ASEK71240LLC-30B3 ASEK71240LLC-50U5
ACS71240KEXBLT-010B3 ACS71240KEXBLT-010B3-115 ACS71240KEXBLT-030B3
ACS71240KEXBLT-050U5 ACS71240LLCBTR-010B3 ACS71240LLCBTR-030B3凤凰快3
ACS71240LLCBTR-045B5 ACS71240LLCBTR-050U5
