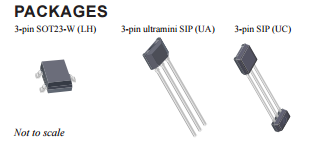

美国ALLEGRO型号APS11500器件是根据ISO 26262：2011（待定评估）开发的双线平面霍尔效应传感器集成电路（IC）。它们包括内部诊断并支持ASIL A的功能安全级别。增强型双线电流模式接口提供互连开路/短路诊断，并增加安全状态以传达诊断信息，同时保持与传统双线系统的兼容性。双线传感器非常适合安全应用，特别是涉及长线束的安全应用。 APS11500产品选项包括磁开关点，温度系数，迟滞，以及器件是响应北磁场还是南磁场（单极开关）还是两者（双极锁存器或全极开关）。响应可与SmCo，NdFeB或低成本铁氧体磁铁匹配。可选择两个输出电流水平和任一输出极性APS11500传感器设计为在最恶劣的环境中运行，只需极少的外部元件。它们的合格范围超出了AEC-Q100 0级的要求，并且可以在175°C的结温下延长工作寿命。这些单片IC包括片上反向电池保护，过压保护（40V负载突降），ESD保护，过温检测和内部稳压器，可直接从汽车电池总线运行。这些集成功能可减少最终产品物料清单（BOM）和装配成本。带有集成分立元件（UC）的可用SIP封装通过将所有EMC保护元件集成到IC封装中，实现了无PCB应用。其他封装选项包括工业标准表面贴装SOT（LH）和通孔SIP（UA）封装。这三款封装均符合RoHS标准，不含铅（Pb），采用100％雾锡电镀引线框架。对于首选功能相当但工厂编程的双线锁存器或线端可编程器件的情况，请分别参考APS12400和APS11900器件系列。

特点和好处

•ASIL功能安全

凤凰快3□根据ISO 26262：2011开发（待评估）

凤凰快3□内部诊断和定义的安全状态

凤凰快3□提供A2-SIL™文件

•多种产品选择

□磁极性，开关点和迟滞

□温度系数（支持SmCo，NdFeB和铁氧体磁铁）

□输出极性和电流水平

•减少模块物料清单（BOM）和装配成本

凤凰快3□集成过压钳位（40 V抛负载）和反向电池二极管

凤凰快3□集成串联电阻和旁路电容（UC封装）

□实现无PCB传感器模块

•汽车级坚固性和容错性

□延长AEC-Q100 0级资质

□在-40°C至175°C的结温下工作

□3至24 V工作电压范围

□高EMC / ESD抗扰度

□温度过高指示

凤凰快3零件号 APS11500LLHALT-0SH1A  APS11500LLHALX-0SH1A  APS11500LLHALT-0SL1A  APS11500LLHALX-0SL1A

凤凰快3APS11500LLHALT-0SH1D  APS11500LLHALX-0SH1D  APS11500LLHALT-0SL1D  APS11500LLHALX-0SL1D  APS11500LUAA-0SH1A  APS11500LUAA-0SH1D   APS11500LUAA-0SL1A  APS11500LUAA-0SL1D

 APS11500LUAA-1SH1C   APS11500LUCD-1SH1C
