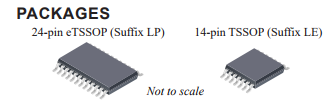

凤凰快3美国ALLEGRO型号AAS33051LLEATR霍尔芯片是一款360°角度传感器IC,可提供基于磁性圆形垂直霍尔(CVH)技术的非接触式高分辨率角位置信息。它具有片上系统(SoC)架构,包括:CVH前端,用于计算角位置信息的数字信号处理,以及多种输出格式:串行协议(SPI),脉冲宽度调制(PWM)和电机换向(UVW)或编码器输出(A,B,I)。它还包括片上EEPROM技术,能够支持多达100个读/写周期,可灵活编程校准参数。 AAS33051非常适合需要0°至360°角度测量的汽车应用,如电子助力转向(EPS),电子动力制动(EPB或IDB),变速箱执行器和BLDC泵。 AAS33051包括片上32段线性化。这可以用于校准由于磁体和传感器之间的未对准或者目标磁体的不完全磁化(其可以将其自身表现为磁体与传感器的未对准)引起的误差。 AAS33051支持客户集成到安全关键应用中。 AAS33051采用双管芯24引脚eTSSOP封装和单管芯14引脚TSSOP封装。封装采用无铅(Pb)封装,采用100%雾锡电镀引脚框架。 1毫米薄的封装减少了CVH传感器和目标磁铁之间的最小气隙。 AAS33051器件与A1339引脚兼容,可轻松迁移。
特点和好处
•非接触式0°至360°角度传感器IC,用于角度位置,转速和方向测量
凤凰快3□能够感应磁体旋转速度,目标是具有300 G场的12.5位有效分辨率;在较高场强下可能获得更高的有效分辨率
□圆形垂直霍尔(CVH)技术提供单通道传感器系统,具有气隙独立性
•片上32段线性化,以提高角度精度
□减少磁铁对传感器不对中的影响
□减少目标磁铁不完全磁化的影响
•根据ISO 26262:2011对安全关键应用中使用的硬件产品开发的要求(待定评估),作为安全元素(SEooC)开发
凤凰快3□单一模具版本,设计用于在按照AAS33051安全手册中规定的方式集成并与适当的系统级控制一起使用时满足ASIL B要求
□双模版本设计用于在按照AAS33051安全手册高诊断范围规定的方式集成并与适当的系统级控制一起使用时满足ASIL D要求
凤凰快3□片上诊断包括逻辑内置自测(LBIST),信号路径诊断和监视器,以支持安全关键(ASIL)应用
凤凰快3□SPI上的4位CRC
•片上EEPROM,用于存储工厂和客户校准参数
□单比特纠错;双位错误检测,纠错控制(ECC)
•支持在汽车和工业应用所需的恶劣条件下运行,包括直接连接到12 V电池
□工作温度范围为-40°C至150°C
□工作电源电压范围为3.7至18 V,绝对最大值为28 V连续
♦可支持ISO 7637-2 Pulse 5b至39 V.
•低功率模式和转向计数器功能可在车辆关闭时跟踪汽车应用中的电机位置
□复位标志表示断电
□外部存储的位置可以写回到转数计数器
•支持多种输出格式,便于系统集成
凤凰快3□ABI和UVW接口提供高分辨率和最低延迟角度信息
凤凰快3□PWM接口为ABI / UVW接口提供初始位置
□10 MHz SPI,用于低延迟角度和诊断信息;使多个独立的IC能够连接到同一总线
♦可支持5 V SPI
□可选择ABI和UVW的输出分辨率
•支持多种编程/配置格式
□可以通过SPI完全控制和编程系统,包括EEPROM写入
凤凰快3□对于可用引脚有限,写入和读取的系统
可以通过VCC和PWM引脚执行。这允许在生产线中为仅连接ABI / UVW和PWM引脚的器件配置EEPROM。
•1 mm薄型表面贴装TSSOP封装,适用于单芯片和双芯片版本,可最大限度地减少从目标磁体到CVH传感器的气隙,从而提高场强
□与单芯片和双芯片A1339器件引脚兼容
□堆叠双芯片结构,以改善需要冗余传感器的系统的通道间匹配
