APS11500传感器设计用于在最恶劣的环境中运行，外部组件最少。它们的合格性超过了AEC-Q100 0级的要求，并且能够在175°C的结温下长期运行。这些单片IC包括片上反向电池保护、过电压保护（40V负载转储）、ESD保护、过热检测，以及直接从汽车电池总线操作的内部电压调节器。这些集成功能降低了最终产品的物料清单（BOM）和装配成本。具有集成分立组件（UC）的可用SIP封装通过将所有EMC保护组件集成到IC封装中，实现了无PCB应用。其他封装选项包括行业标准表面安装SOT（LH）和通孔SIP（UA）封装。所有三个封装均符合RoHS标准，且不含铅（Pb），带有100%亚光镀锡引线框。对于功能等效但工厂编程的双线锁存器或线端可编程器件的情况，请分别参考APS12400和APS11900器件系列。

APS11500器件是根据ISO 26262开发的双线平面霍尔效应传感器集成电路（IC）。它们包括内部诊断，并支持ASIL a的功能安全级别。增强型双线电流模式接口提供互连开路/短路诊断，并添加了一个安全状态，用于通信诊断信息，同时保持与传统双线系统的兼容性。双线传感器非常适合安全应用，尤其是涉及长线束的应用。APS11500产品包括磁性开关点、温度系数、磁滞以及设备是否对北磁场或南磁场（单极开关）或两者都有响应（双极锁存器或单极开关）的用户选项。响应可以与SmCo、NdFeB或低成本铁氧体磁体相匹配。有两种输出电流电平可供选择两个输出极性。

功能和优点：

凤凰快3ASIL A功能安全

凤凰快3□ 根据ISO 26262开发

□ 内部诊断和定义的安全状态

凤凰快3□ A2-SIL™ 可用文档

•多种产品选项

□ 磁极性、开关点和磁滞

凤凰快3□ 温度系数（支持SmCo、NdFeB和

铁氧体磁体）

凤凰快3□ 输出极性和电流水平

凤凰快3•降低模块物料清单（BOM）和组装成本

凤凰快3□ 集成过电压钳（40 V负载转储）和

反向电池二极管

凤凰快3□ 集成串联电阻器和旁路电容器（UC封装）

凤凰快3□ 启用无PCB传感器模块

•汽车级坚固性和容错性

凤凰快3□ 扩展AEC-Q100 0级资质

□ 在-40°C至175°C结温下运行

□ 3至24 V工作电压范围

□ 高EMC/ESD抗扰度

□ 超温指示

基本属性：

• 电子器件型号：APS11500LLHALX-2SH2A

• 凤凰快3原始制造厂商：Allegro MicroSystems

• 凤凰快3技术标准参数：ASIL-A, 2-AWIRE HALL-EFFECT SWIT

• 产品应用分类：磁性传感器 - 开关（固态）

• 产品状态：在售

• 功能：单极开关

• 技术：霍尔效应

• 极化：南极

• 凤凰快3感应范围：8mt跳闸，1mt释放

• 测试条件：-40℃ ~ 150℃

• 凤凰快3电压-供电：3v ~ 24v

• 电流-供电（最大值）：17mA

• 输出类型：开路漏极

• 工作温度：-40℃ ~ 150℃（TA）

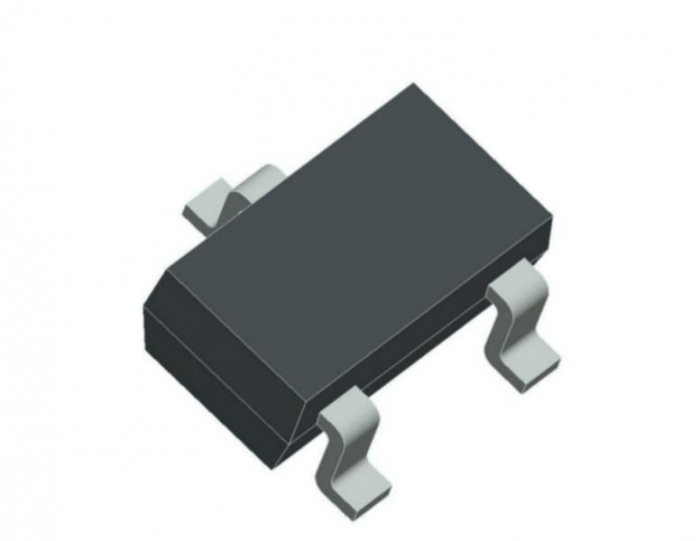

• 安装类型：表面贴装型


下载规格书：

download: APS11500-Datasheet
