产品介绍

MT9522系列是MagnTek继MT9222系列之后推出的新一代电流传感器芯片。将“电流-磁”转换模块集成在芯片中,利用霍尔效应原理，再将磁转为成和输入电流成比例的电压输出信号。并拥有4800Vrms的介电强度、“零”迟滞、过流报警功能以及2.2us响应时间的这些特性非常适合用于各种组串式光伏逆变器、车载充电机等电流检测应用中，符合AEC-Q100要求。MagnTek麦歌恩MT9522产品系列是完全集成化设计的基于霍尔效应的隔离式线性电流传感器芯片，产品用于工业，商业和通信系统中的交流或直流电流检测。每颗MT9522都由一个精密的，低偏移的线性霍尔电路以及内置的低插入电阻的电流导体路径组成。流经此低电阻电流导体路径的外加电流会 产生一个磁场，芯片将其转换为成与输入电流成比例的电压 信号输出。为了有效抑制外部共模磁场，设计中使用差分电 流检测技术，从而改善了在磁噪声环境中的精度。通过优化 磁信噪比来提升芯片的精度。

产品特点

凤凰快3￭ 符合AEC-Q100要求

凤凰快3￭ ±0.3%全温度范围内的典型线性度

￭ 快速的输出阶跃响应时间：2.2μs (典型)

￭ 250kHz 信号带宽

￭ 5.0V/3.3V 直流电源供电

凤凰快3￭ 2种输出模式可选：

---与电源成比例的输出

凤凰快3---与电源无关的固定输出

￭ -40℃~150℃ 工作温度

￭ 内部导体电阻：

---0.75mΩ

￭ 电流检测范围: (双向 或者 单向)

---±20A, ±30A, ±40A, ±50A, ±65A, ±80A

凤凰快3---+40A, +50A

￭ 检测交流与直流的电流信号

￭ 极其稳定的静态输出电压

￭ 芯片具有输出报警功能以及灵活的外部报警阈值设定

凤凰快3￭ 芯片自带参考端输出

￭ 接近零磁滞

￭ 安规相关认证：(UL62368 CU72227126 01)

---隔离电压：4.8kVrms 1min

凤凰快3---工作电压：1097Vrms，1550VDC or VPK

---电气间隙：7.5mm

凤凰快3---爬电距离：8.2mm

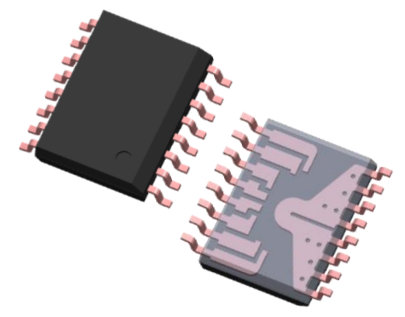

￭ 封装形式:

---SOP-16W

凤凰快3￭ 符合RoHS规定: (EU)2015/863

产品应用

凤凰快3￭ 中低功率变频器电流检测

￭ 电机相位和轨电流检测

￭ 组串式光伏逆变器电流检测，MPPT电流检测

￭ 车载充电机

￭ DC-DC转换器

￭ 直流电源

￭ 过流保护

凤凰快3￭ 不间断电源（UPS）

产品规格书下载

download: MT9522规格书
