ALLEGRO型号A3507,A3508高温旋转位置感应线性霍尔hall传感器IC芯片元件

A3507和A3508敏感，温度稳定的线性霍尔效应传感器。比率测量的线性霍尔效应传感器提供与所施加磁场成比例的电压输出，并具有大约50%的电源电压的静态输出电压。这些磁传感器非常适合用于汽车和工业应用的恶劣环境中的线性和旋转位置传感系统，温度可延长至-40°C和+150°C。除了在工作温度范围内的温度稳定性外，这两种设备是相似的。有关单个设备的完整参数，请参阅磁特性表。每个单片电路集成了一个二次型霍尔元件、改进的温度补偿电路以减少霍尔元件的本征灵敏度漂移、一个小信号高增益放大器和一个轨到轨低阻抗输出级。许多通常与低电平模拟信号有关的问题可以通过将霍尔元件和放大器放在一个芯片中来最小化。在制造过程中通过内部增益和偏置微调来获得输出精度。

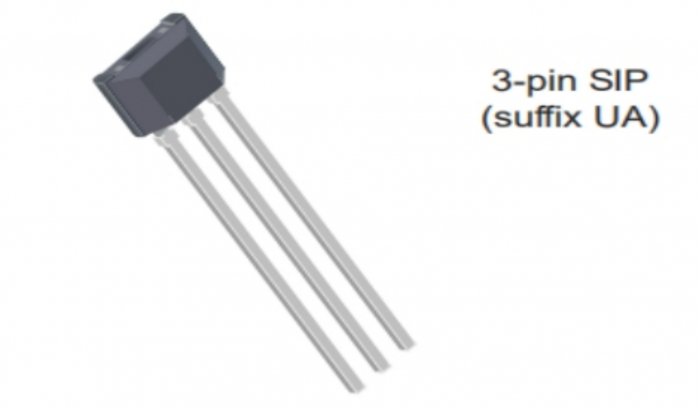

凤凰快3零件号后缀的第一个字符决定了设备的工作温度范围:后缀' S - '表示-20°C至+85°C，后缀' E - '表示-40°C至+85°C，后缀' L - '表示-40°C至+150°C。这些设备以3针ultra-mini-SIP ' -UA '包提供。

A3507和A3508特性

输出电压与外加磁场成正比

比率轨对轨输出

提高灵敏度

优越的温度稳定性

4.5 V至5.5 V运行

小包装尺寸

固态可靠性

A3507和A3508型号

A3507LUA-T

A3507EUA-T

A3508SUA-T

A3508LUA-T
