VG481V1 Honeywell霍尼韦尔 方向速度霍尔效应传感器ic

honeywell霍尼韦尔VG481V1低成本方向速度霍尔效应传感器ic

VG481V1包含一个双峰值检测电路,该电路与霍尔效应元件耦合以检测黑色齿轮齿目标轮的速度。当目标轮经过传感器IC时,偏置磁铁会提供变化的磁场。传感器IC的功能参考峰值和缝隙磁能级。

传感器IC输出处于高状态或低状态,对应于目标齿/槽特征。 VG481V1 IC由稳压器,时钟/振荡器,霍尔元件,放大器,内部峰值/谷值跟踪和保持电路,比较器和集电极开路输出级组成。

开机休息电路可保护传感器IC免受低压下的异常操作的影响。输出电路包含短路保护。稳压器包含反向连接保护。切片级别是从存储的峰值和谷值得出的。

启动算法将保持输出状态,直到切片级别达到稳定位置为止。只要接通电源,VG481V1即可在初始启动后为零速。

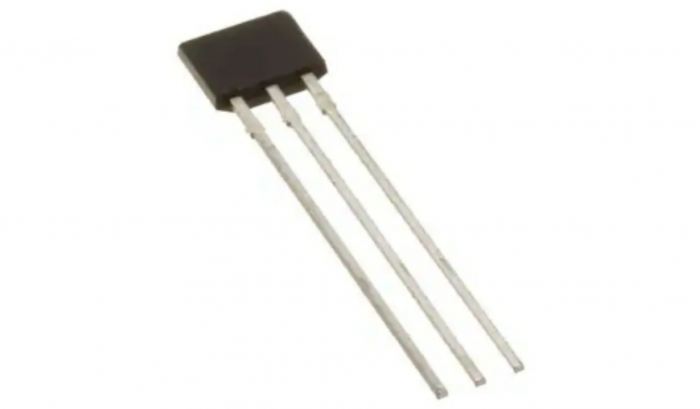

VG481V1 IC采用TO-92扁平封装,带散装直引线,可实现紧凑的PC板布局

区别
  • 提供较小的点操作变化。
VG481V1对客户的价值
  • 使用从存储的峰值和谷值导出的双峰检测电路。这提供了零速度能力,并更准确地跟踪显示出跑偏和其他变化的目标。
  • AEC-Q100认证,通常适用于汽车应用。
  • 提供更高的精确度
VG481V1特征
  • 后偏置速度传感器集成电路
  • 零速度能力
  • 成本低,使用方便
  • 4 V至24 V电源电压范围
  • -40°C至150°C工作温度范围
  • 额定电流为20 mA的集电极开路输出
  • 输出短路保护
  • 反向电压保护
  • 符合AEC-Q100(0级)
VG481V1潜在应用
  • 运输:变速箱速度感应
  • 通用速度传感
