美国Allegro型号ATS643霍尔效应齿轮传感器ic

ATS643是集成电路和磁体的优化组合,为两线制应用中的真正零速数字齿轮齿传感提供了制造商友好型解决方案。该器件由单次成型的塑料封装组成,该封装包括一个a钴磁体,一个极靴和一个针对磁路和汽车环境进行了优化的霍尔效应IC。这种小包装易于组装,可与各种齿轮形状和尺寸结合使用。该集成电路结合了具有信号处理电路的双元件霍尔效应传感器,该信号处理电路可响应旋转的铁质靶材产生的差分磁信号进行切换。ATS643包含一个复杂的补偿电路,可在开机时立即消除磁体和系统的失调。模拟信号的数字跟踪用于实现真正的零速运行,同时还设置设备开关点。最终的开关点与气隙无关,从而大大提高了输出和占空比精度。在运行模式下,该设备还使用连续更新算法来微调开关点,即使在气隙或温度发生较大变化时也能保持设备规格。调节后的电流输出配置为两线操作,提供固有的诊断信息。ATS643非常适合在基于齿轮的应用中获取速度和占空比信息,例如传输速度检测。

ATS643的功能和优点

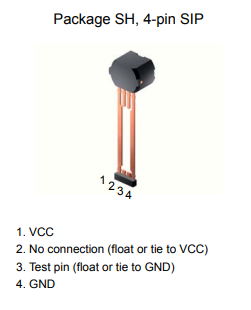

•完全优化的差动数字齿轮传感器 •单芯片IC,可靠性高 •用于2线制操作的内部电流调节器 •机械尺寸小(直径8毫米x深度5.5毫米) •开关点气隙独立 •代表齿轮轮廓的数字输出,具有连续更新功能的自校准零速差动齿轮齿传感器 •在整个温度范围内的精确占空比精度 •较大的工作气隙 •<2 ms开机时间 •AGC和基准调整电路 •真正的零速运行 •欠压锁定 •宽工作电压范围 •定义的开机状态


ATS643绝对最大额定值电源电压,VCC .................................参见功率降额 反向电源,VRCC ........................– 18 V工作温度 TA,环境温度................................ –40ºC至150ºC 最大结温,TJ(max).....................165ºC 储存温度,TS ..................–65ºC至170ºC

ATS643型号

ATS643LSH-I1 ATS643LSH-I2
