美国Allegro型号APS12800两线平面霍尔效应传感器ic元件具有自行诊断功能

APS12800是根据ISO 26262：2011开发的两线式平面霍尔效应传感器集成电路（IC）。它包括内部诊断程序和故障状态，当与适当的系统级别控制结合使用并结合使用时，支持ASIL B的功能安全级别。两线制接口提供互连断开/短路诊断和故障状态，以传达诊断信息，同时保持与传统两线制系统的兼容性。连续的后台诊断对主机系统是透明的，从而缩短了容错时间。 APS12800产品选项包括磁性开关点，温度系数，磁性和输出极性。开关点配置用于稳定或平坦的温度响应。通过联系Allegro MicroSystems，可以获得NdFeB或低成本铁氧体磁体的其他温度响应特性。如果需要功能上等效的两线制开关设备，

APS12800传感器经过精心设计，可在最恶劣的环境中以最少的外部组件运行。它们的质量超出了AEC-Q100 0级的要求，并且可以在175°C的结温下长时间运行。这些单片IC包括片内反向电池保护，过压保护（例如40 V负载突降），ESD保护，过热检测以及内部稳压器，可直接从汽车12 V电池系统工作。这些集成的功能降低了最终产品的物料清单（BOM）和组装成本。

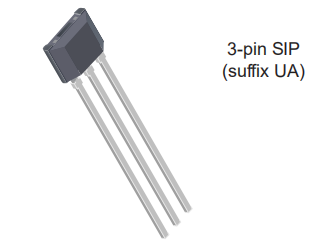

凤凰快3封装选项包括行业标准的表面贴装SOT（LH）和通孔SIP（UA）封装。两种封装均符合RoHS要求，并具有100％雾锡电镀引线框架，不含铅（Pb）

APS12800特点和优点

•功能安全

凤凰快3▫根据ISO 26262：2011开发

（待评估）

▫设计符合ASIL B要求

▫集成的背景诊断程序：

◦信号路径

◦调节器

◦霍尔板和偏置

◦过热检测

◦非易失性存储器

凤凰快3fault定义的故障状态

•多种产品选择

▫磁极性，开关点和磁滞

▫温度系数

▫输出极性

凤凰快3•降低模块物料清单（BOM）和组装成本

凤凰快3SIL ASIL B传感器可以替代冗余传感器

凤凰快3▫集成的过压钳位和反向电池二极管

•汽车级的坚固性和容错能力

凤凰快3▫扩展的AEC-Q100零级资格

凤凰快3junction在175°C的结温下工作

▫3至30 V工作电压范围

▫±8 kV HBM ESD

▫过热指示

APS12800型号

APS12800LLHALT-0H1A

凤凰快3APS12800LLHALX-0H1A

凤凰快3APS12800LUAA-0H1A

凤凰快3APS12800LUAATN-0H1A

凤凰快3APS12800LUAA-0H2A

APS12800LUAATN-0H2A
