美国ALLEGRO型号ACS773电机控制负载管理检测霍尔效应电流传感器IC

Allegro™ACS773电流传感器IC系列为AC或DC电流感测提供了经济而精确的解决方案，是电机控制，负载检测和管理，电源和DC-DC转换器控制以及逆变器控制的理想选择。 2.5 µs的响应时间可在安全关键型应用中实现过流故障检测。该器件由一个精密，低失调的线性霍尔电路组成，并在芯片附近设有铜传导路径。流过该铜导电路径的外加电流会产生磁场，霍尔IC将其转换为成比例的电压。通过磁信号与霍尔传感器的紧密接近来优化设备精度。低偏置，斩波稳定的BiCMOS霍尔IC提供了精确的比例输出电压，该电压已在工厂进行了编程以达到精度。专有的数字温度补偿技术极大地提高了IC的精度和温度稳定性.Allegro专有的集成屏蔽技术可提供对电流导体dV / dt和杂散电场的高抗扰性，以实现低输出电压纹波和高侧的低失调漂移，高压应用。

当越来越多的电流流过初级铜传导路径（从端子4到端子5）时，该器件的输出就会增加，该路径是用于电流采样的路径。该导电路径的内阻典型值为100μΩ，功耗低。铜导体的厚度可确保器件在高过流条件下的寿命。导电路径的端子与信号线（引脚1至3）电气隔离。这使得ACS773系列传感器IC可以用于需要电气隔离的应用中，而无需使用光隔离器或其他昂贵的隔离技术。该器件在出厂前已经过全面校准。 ACS773系列无铅（Pb）。所有引线均镀有100％雾锡，并且封装内没有Pb。重规格引线框由无氧铜制成。

ACS773特点和优点

•符合AEC-Q100 1级要求

•典型的2.5 µs输出响应时间

•3.3 V电源操作

•超低功耗：100μΩ内部导体电阻

凤凰快3•加强电隔离，可用于经济，

凤凰快3高压系统中的高端电流检测

•通过UL60950-1认证的4800 Vrms介电强度

•业界领先的噪音表现

凤凰快3通过专有放大器提高带宽

过滤器设计技巧

•集成式屏蔽层大大减少了电容耦合

由于高dV / dt信号而从电流导体到芯片，

并防止高端高压偏移偏移

应用领域

•通过数字方式大大改善了总输出误差

凤凰快3可编程和补偿的增益和偏置

整个工作温度范围

•小包装，易于安装

•单片霍尔IC，可靠性高

•输出电压与交流或直流电流成比例

•工厂调整精度

凤凰快3•极稳定的输出失调电压

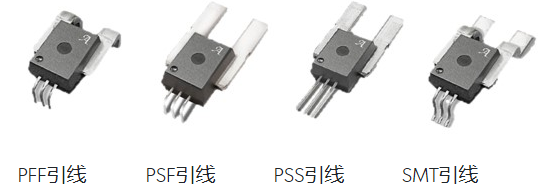

ACS773型号

ACS773LCB-050B-PFF-T

ACS773LCB-050B-SMT-T

ACS773LCB-100B-PFF-T

ACS773LCB-100B-SMT-T

ACS773KCB-150B-PFF-T

凤凰快3ACS773KCB-150B-SMT-T

凤凰快3ACS773ECB-200B-PFF-T

ACS773ECB-250U-PSF-T
