Akm旭化成AK09940常用于AR和VR的磁性位置跟踪高精度三轴磁传感器IC

常规的三轴磁传感器已经用于位置跟踪应用。但是，在某些情况下，由于磁场噪声而无法提供足够的性能。AK09940提供的世界一流的超低噪声三轴感应解决了此问题，从而提高了AR和VR的磁性位置跟踪精度。

AK09940非常适合通过三轴磁测量进行磁粉测试和金属污染检测，该测量可以高精度测量湿场，微小变化和磁场畸变。此外，AK09940具有非常低的功耗电流，适用于带有小电池的可穿戴设备和IoT设备中的三轴测量。

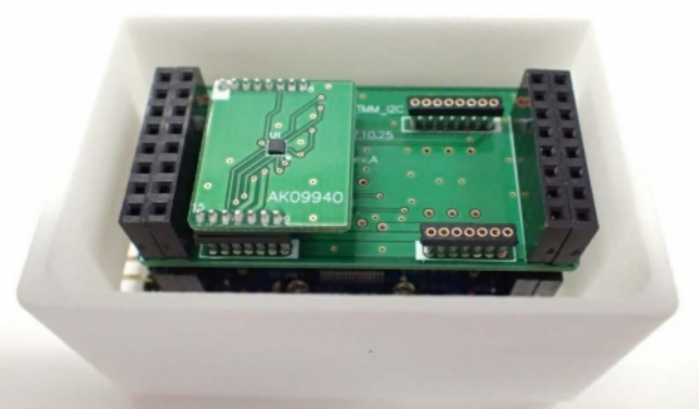

凤凰快3AK09940是具有超高灵敏度TMR传感器技术的超高精度3轴电子磁力计IC。 AK09940的小包装包含用于检测X轴，Y轴和Z轴上的磁场的磁传感器，传感器驱动电路，信号放大器链以及用于处理来自每个传感器的信号的算术电路。自检功能也被合并。

AK09940主要特点功能：

三轴磁力仪装置

内置A / D转换器用于磁力计数据输出

凤凰快33-每个3轴磁性元件的18位数据输出

灵敏度：10 nT / LSB（典型值）

凤凰快3范围：±1200 µT（典型值）

串口

I 2C总线接口符合Philips I2C规范Ver.2.1的标准和快速模式

4线SPI

操作模式

凤凰快3掉电，单次测量，连续测量和自检

凤凰快3DRDY功能可准备好测量数据

磁传感器溢出监控功能

凤凰快3内置振荡器作为内部时钟源

Reset上电复位电路

凤凰快3with具有内部磁源的自检功能

内置温度传感器

内置磁敏度调节电路

8个FIFO数据缓冲区

凤凰快3sensor可选的传感器驱动器

低功率驱动/低噪声驱动

工作温度：-30˚C至+85˚C

工作电源电压：

凤凰快3模拟电源+ 1.7V至+ 1.98V

凤凰快3数字接口电源+ 1.65V至模拟电源电压

电流消耗：

凤凰快3掉电：2 µA（典型值）

凤凰快3测量：100 Hz重复频率下的平均电流消耗

低功耗驱动器1：0.04mA（典型值）

低功率驱动器2：0.06mA（典型值）

凤凰快3低噪声驱动器1：0.11mA（典型值）

低噪声驱动器2：0.21mA（典型值）

封装：AK09940 11引脚LGA：1.6毫米×1.6毫米×0.58毫米（典型值）

应用领域

增强现实/虚拟现实（AR / VR）设备，可穿戴设备，磁性金属颗粒测试仪，磁性映射

download: ak09940-en-productbrief
