新能源汽车逆变器用的电流检测霍尔传感器IC芯片元件

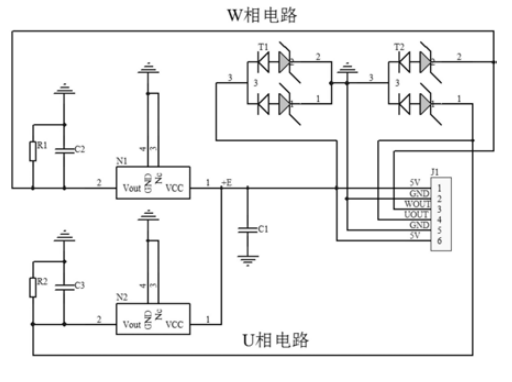

凤凰快3以及测量电路包括霍尔元件及其外围保护电路。测量的输入电流通过环形磁芯的中心，测量的电流通过环形磁芯转换成磁场。将霍尔元件置于环形磁芯开口的中心，使霍尔元件的本体与磁力线垂直，然后将测量的磁场转换成霍尔电势，由霍尔效应输出。该传感器特别适用于新能源汽车逆变器、电机等电流检测场合。通过合理的器件选型和电路设计，最终实现了低成本、高可靠性的设计要求，解决了小尺寸大电流的高精度检测问题。

霍尔IC提供低压电源，减小产品体积；设计外围保护电路，提高产品环境可靠性；磁芯采用硅钢冲压成型，注塑固定在外壳内，可以减少环境对磁芯性能的影响。提高产品稳定性，主壳体和底盖采用超声波焊接密封，提高产品可靠性。跟传统的绕组铁芯和分离霍尔元器件实现霍尔开环电流检测技术相比霍尔传感器IC芯片具有体积小、成本低、电流检测范围广、重量轻、功耗低、温度漂移小，并具有稳定性好、可靠性高、抗干扰能力强等优点。

新能源汽车逆变器电流检测传感器实现了小尺寸要求下的大电流、多通道、高精度检测。该产品还可推广到其他电流检测场合。

逆变器电流传感器：

Akm旭化成AK3101电流检测电流传感器IC芯片

ALLEGRO型号ACS716电流检测传感器ic芯片

TI美国德州仪器TMCS1100霍尔电流检测ic

megntek麦歌恩微电子MT9211可编程电流检测IC芯片

ME1494电流检测传感器线性霍尔元件开关传感器ic芯片
