ALLEGRO型号ACS716电流检测霍尔效应传感器ic芯片

ALLEGRO电流传感器ACS716为商业、工业和通信系统中的电流传感应用提供了一种低成本、高精度的方法。该设备封装在一个小型表面贴装封装中，可以方便地在客户应用中实现。ACS716由线性霍尔传感器集成电路组成，其铜导电路径位于硅片表面附近。外加电流流过铜导电路径，霍尔传感器的模拟输出电压线性跟踪施加电流产生的磁场。由于霍尔元件的位置非常靠近要测量的电流，因此采用这种获得专利的包装配置可使ACS716的精度最大化。Allegro的专有集成屏蔽技术对电流导体dV/dt和杂散电场具有很高的抗扰度，在高端、高压应用中实现低输出纹波和低偏移漂移。过电流输入（VOC引脚）上的电压允许客户定义设备的过电流故障阈值。当流经铜导电路径（IP+和IP-引脚之间）的电流超过该阈值时，开路漏极过电流故障引脚将转换为逻辑低电平状态。ACS716内部的线性霍尔传感器的工厂编程提供了极好的模拟和数字输出信号精度。

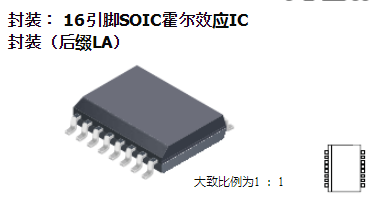

ACS716凤凰快3用于电流检测的铜通道的内阻通常为1mΩ，以实现低功耗。此外，电流传导路径与低压传感器的输入和输出电隔离。这使得ACS716系列传感器可用于需要电隔离的应用中，而无需使用光学隔离器或其他昂贵的隔离技术。ACS716采用小型表面贴装SOIC16封装。引线框架镀有100%哑光锡，与标准无铅（Pb）印刷电路板组装工艺兼容。在内部，该设备是无铅的，除了倒装芯片高温铅基锡球（目前不受RoHS限制）。ACS716设备出厂前已经过全面校准。

ACS716应用包括：

•电机控制与保护

•负载管理和过流检测

•电源转换和电池监控/ UPS系统

ACS716特点和优点

凤凰快3▪业界领先的噪声性能，通过专有的放大器和滤波器设计技术可大大提高带宽

凤凰快3▪小尺寸封装，适合空间受限的应用

▪1mΩ的初级导体电阻，可实现低功耗

▪高隔离电压，适用于线路供电的应用

▪用户可调的过流故障等级

凤凰快3▪过电流故障信号通常在＜2μs内响应过电流情况

▪集成式屏蔽层实际上消除了由于高dV / dt电压瞬变而导致的电流导体与芯片之间的电容耦合。

▪滤波引脚电容器提高了低带宽应用中的分辨率

凤凰快3▪3至3.6 V，单电源供电

凤凰快3▪工厂调整的灵敏度和静态输出电压

凤凰快3▪斩波器稳定可实现非常稳定的静态输出电压

▪电源电压成比例输出

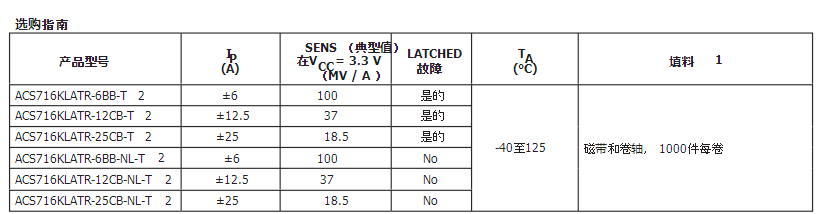

ACS716型号

凤凰快3ACS716KLATR-6BB-T

凤凰快3ACS716KLATR-12CB-T

ACS716KLATR-25CB-T

ACS716KLATR-6BB-NL-T

ACS716KLATR-12CB-NL-T

ACS716KLATR-25CB-NL-T
