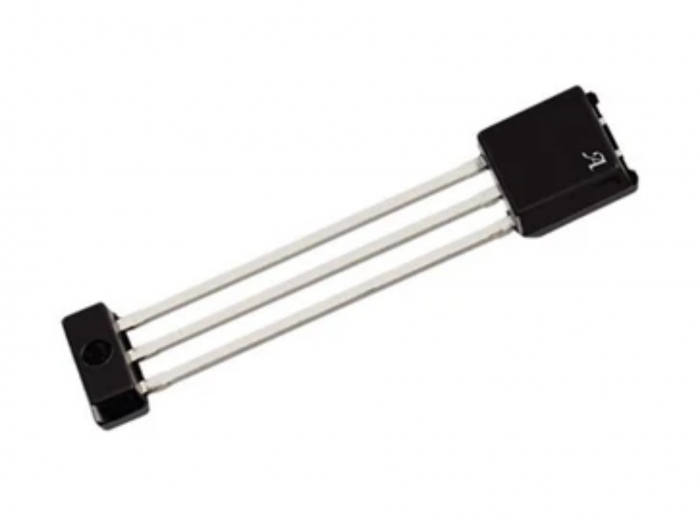

美国ALLEGRO型号A16601单芯片霍尔效应曲轴传感器ic芯片

A16601交流耦合霍尔效应传感器IC是一种单片集成电路，可响应旋转环形磁铁以及与铁磁性靶材耦合产生的变化的差分磁场而进行切换。该器件是真正的过零检测器：当两个霍尔元件之间的磁场强度之差为零时，输出将精确切换。独特的双比较器方案可在差分信号的正向和负向区域的零交叉处提供准确的开关，同时使用磁滞防止误开关。该设备的过零特性为曲轴应用提供了出色的可重复性和准确性。由移动目标引起的设备表面场强变化由两个集成式霍尔传感器感应。换能器产生的信号被片上电子器件差分放大。这种差动设计通过抑制共模信号，可在A16601的工作气隙范围内抵抗径向振动。使用片上差分带通滤波器可以消除稳态磁体和系统失调。该滤波器还具有相对抗电磁源干扰的能力。

凤凰快3该器件对高通滤波器，灵敏度和施密特触发器开关点采用了先进的温度补偿，以确保在很大的气隙和温度范围内对低频进行最佳操作。每个霍尔效应数字集成电路均包括一个电压调节器，两个霍尔效应元件，温度补偿电路，一个低电平放大器，带通滤波器，施密特触发器和一个需要上拉电阻的输出驱动器。板载稳压器允许在4.0至26.5 V的电源电压下工作。输出级可以在器件的整个频率响应范围内轻松切换20 mA，并且与TTL和CMOS逻辑电路兼容。该器件采用3引脚塑料SIP封装。它不含铅（Pb），并配有100％雾锡电镀引线框。

A16601特点和优点

•集成旁路电容器降低了对外部EMI保护组件的要求

•耐机械应力和热应力

•双过零输出信号

凤凰快3•扩大了磁体目标的工作范围，从20 Hz到25 kHz

•电池反接保护

•感应环形磁铁或磁性目标运动

•扩展的温度范围：–40°C至160°C
