TDK东电化HAL810旋转传感器ic可编程线性霍尔传感器

HAL810是东电化TDK的可编程线性霍尔传感器。线性输出作为脉宽调制输出信号（PWM信号）的占空比提供。HAL810是一种具有霍尔效应的线性输出磁场传感器。该集成电路采用亚微米CMOS工艺设计和制造。当与旋转或移动的磁铁系统一起使用时，它可以用来测量不同的角度或距离。

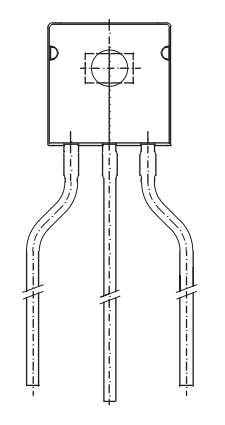

磁场范围，灵敏度，静态输出信号（输出占空比在B = 0 MT）和输出占空比范围为其他主要的特征可以在非易失性存储器进行编程。 由霍尔传感器的灵敏度的第一和第二阶温度系数待编程，温度补偿霍尔IC可以应用于所有常见的材料。东电化TDK可以使用PC和应用程序套件容易编程EEPROM存储器和计算相应的传感器特性。该传感器技术专为恶劣的工业和汽车企业应用而设计，在−40°C至150°C的环境进行温度控制范围内，其电源工作电压系统通常为5V。 HAL810使用非常小的引线封装TO92UT-1和TO92UT-2。

HAL810主要用途

凤凰快3由于传感器的通用编程特性，HAL810是以下应用的最佳系统解决方案：

–非接触式电位器，

–旋转传感器，

–距离测量，

–磁场和电流测量。

HAL810特征

凤凰快3–带有数字信号处理的高精度线性霍尔效应传感器

凤凰快3– PWM输出信号，其刷新率通常为125 Hz，分辨率最高为11位

凤凰快3–具有数据冗余和锁定系统功能的非易失性存储器（EEPROM）中的多个应用可编程磁特性

–开路功能（接地和电源线断线检测）

 - 温度特性是可编程的，以匹配常见的材料

–可编程夹紧功能

–通过调制电源电压进行编程

凤凰快3–在−40°C至最高150°C的环境进行温度下运行

–在规格为4.5 V至5.5 V的电源电压下运行，最高可在8.5 V下运行

凤凰快3–在静态磁场和动态磁场下运行

–所有引脚均具有过压和反向电压保护

–极强的抗机械应力特性

–短路保护推挽输出

– EMC和ESD优化设计

HAL810型号

HAL810UT-K

HAL810UA-A
