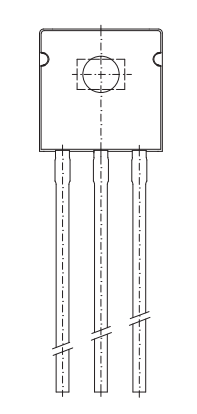

TDK东电化HAL2830,HAL2831,HAL2832,HAL2833可编程线性霍尔传感器

HAL2830,HAL2831,HAL2832,HAL2833是东电化TDK系列的具有SENT输出的可编程线性霍尔效应传感器。该系列由四个成员组成：HAL2830,HAL2831,HAL2832,HAL2833具有带旋转电流偏移补偿的温度补偿霍尔板，A / D转换器，数字信号处理，具有冗余和锁定功能的EEPROM存储器，用于HAL 283x。校准数据以及所有引脚上的保护器件。为了进行编程，传感器在DIO引脚（输出）上具有一个带有Biphase-M协议的编程接口。在应用模式下，传感器提供连续的SENT数据流。

HAL2830,HAL2831,HAL2832,HAL2833特征

–高精度线性霍尔效应传感器

–旋转电流补偿

– 20位数字信号处理

–输出分辨率高达16位

–温度范围内的磁测量范围可在±24 mT至±96 mT的范围内调节

–采样周期可编程范围为0.5毫秒至33毫秒

凤凰快3–各种传感器参数是可编程的：偏移，灵敏度，灵敏度的温度补偿（2阶）和偏移（1阶）等。

–同一条供应线上的多个传感器的编程和操作

– Biphase-M接口（编程模式）

凤凰快3–具有锁定功能的非易失性存储器

– SENT时钟滴答时间可在2 µs至17.75 µs之间编程

–脉冲低时间可在3至6.75个时钟滴答之间编程

–准确传输磁场信息的样本

–在状态字节中通过串行数据消息传输温度和设备信息

–具有斜率控制的漏极开路输出（与负载无关）

–板载诊断（过压，输出电流，过热，信号路径溢出）

–开机自检，涵盖所有存储器以及从霍尔板到SENT输出的完整信号路径

凤凰快3– DIO引脚上的ESD保护

凤凰快3– VSUP引脚上的反向电压和ESD保护

凤凰快3–对机械应力，ESD和EMC的抵抗力强

凤凰快3– AECQ-100版本。 G合格

HAL2830,HAL2831,HAL2832,HAL2833主要用途

–转向扭矩

–悬架级别

–油门位置

–踏板位置

–阀门位置
